G3UUR Spreadsheet untuk Cm & Lm – Xtal Ladder Filter

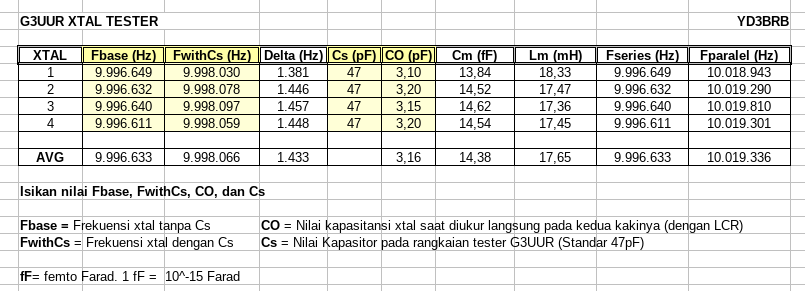

Tempo lalu saya membuat spreadsheet dengan formula matematika untuk menghitung parameter internal xtal seperti Cm dan Lm. Anda tinggal download spreadsheet ini dan masukkan nilai Fbase dan FwithCs dari hasil pengukuran xtal. Saya sertakan juga untuk 6 dan 8 xtal. Penulisan angka dalam fornat standar Indonesia. Angka pecahan dipisahkan koma.

Dari tabel didapatkan nilai rata-rata Cm dan Lm. (Juga Fseries dan Fparalel). Nilai ini berguna untuk Anda umpankan ke simulator Xtal Filter favorit Anda.

Info menarik lain bisa Anda lihat di KK9JEF

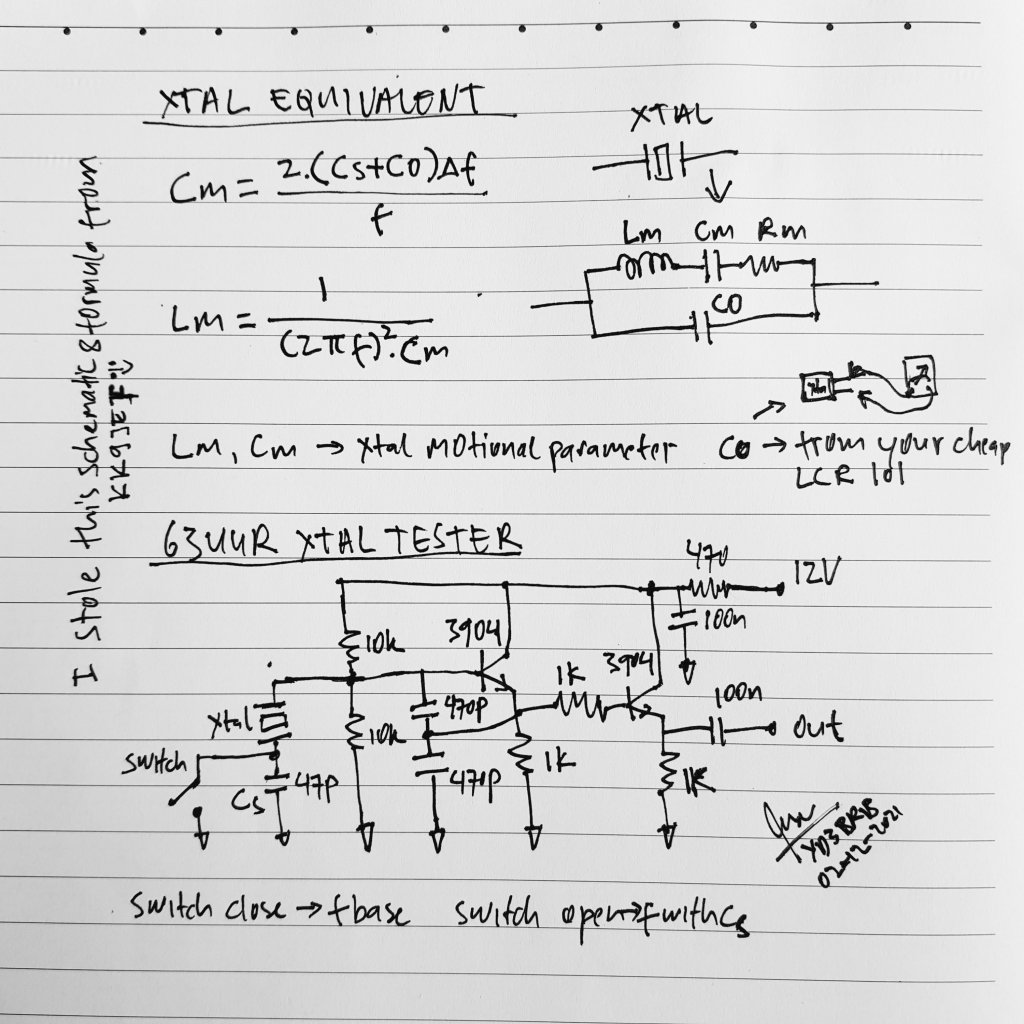

Langkah awal, buat rangkaian tes xtal dari G3UUR. Beri nomor xtal Anda agar tidak tertukar sama punya tetangga. Tulis hasil pengukuran di kertas. Pilih 4, 6, atau 8 biji xtal yang paling identik. Masukkan data tersebut di spreadsheet.
