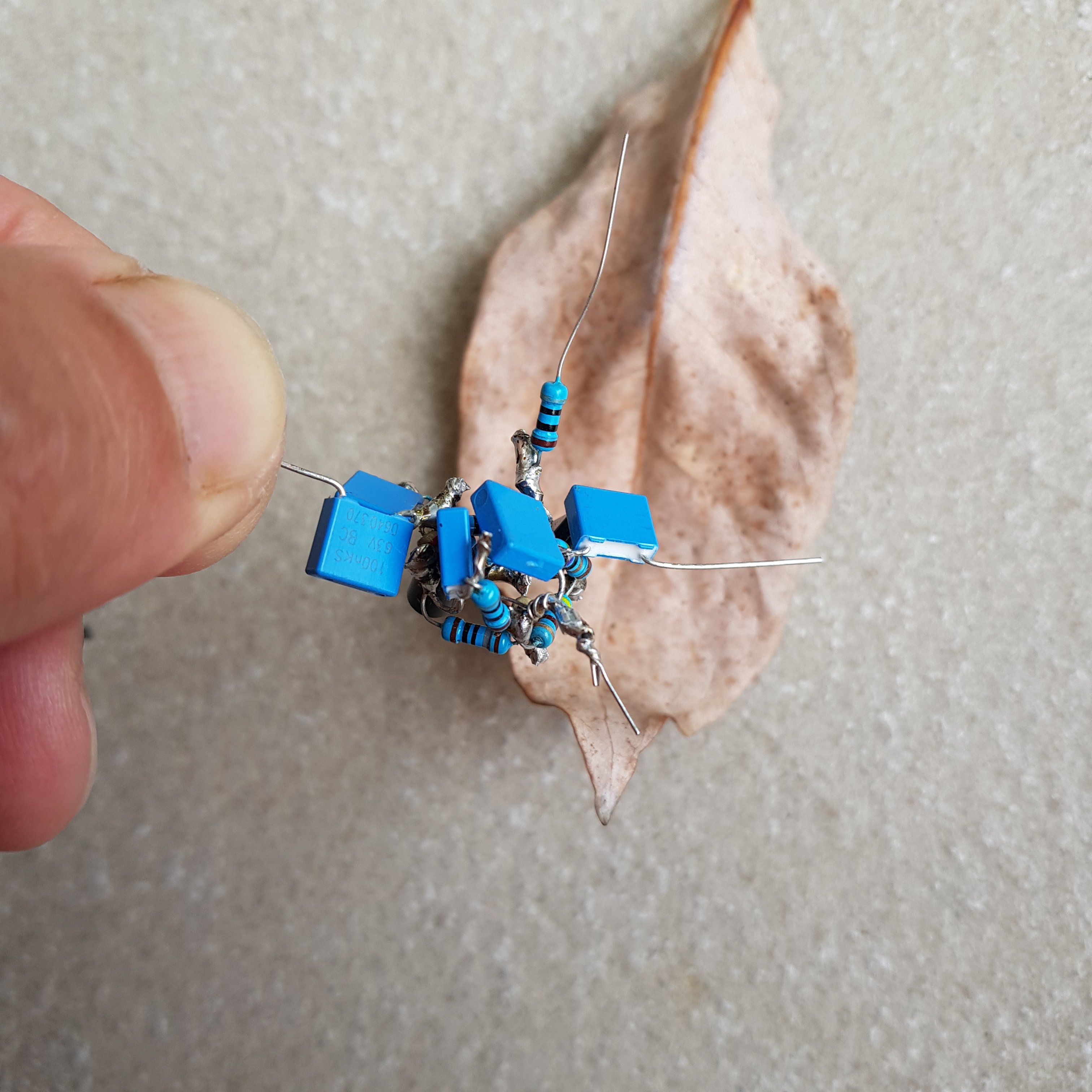

Untuk project pribadi, “ugly construction” bisa dipertimbangkan. Tiap rangkaian akan beda realisasinya dalam praktek (jika dibuat lebih dari satu). Ini jadi semacam seni karena sangat khas dan unik untuk tiap-tiap konstruktor. Seolah DNA konstruktor tertancap dalam rupa rangkaian yang jadi hehe.
Jelek tidak apa, yang penting jalan dan berfungsi baik. ( Jika cinta, akan ada banyak kebaikan yang Anda temukan).

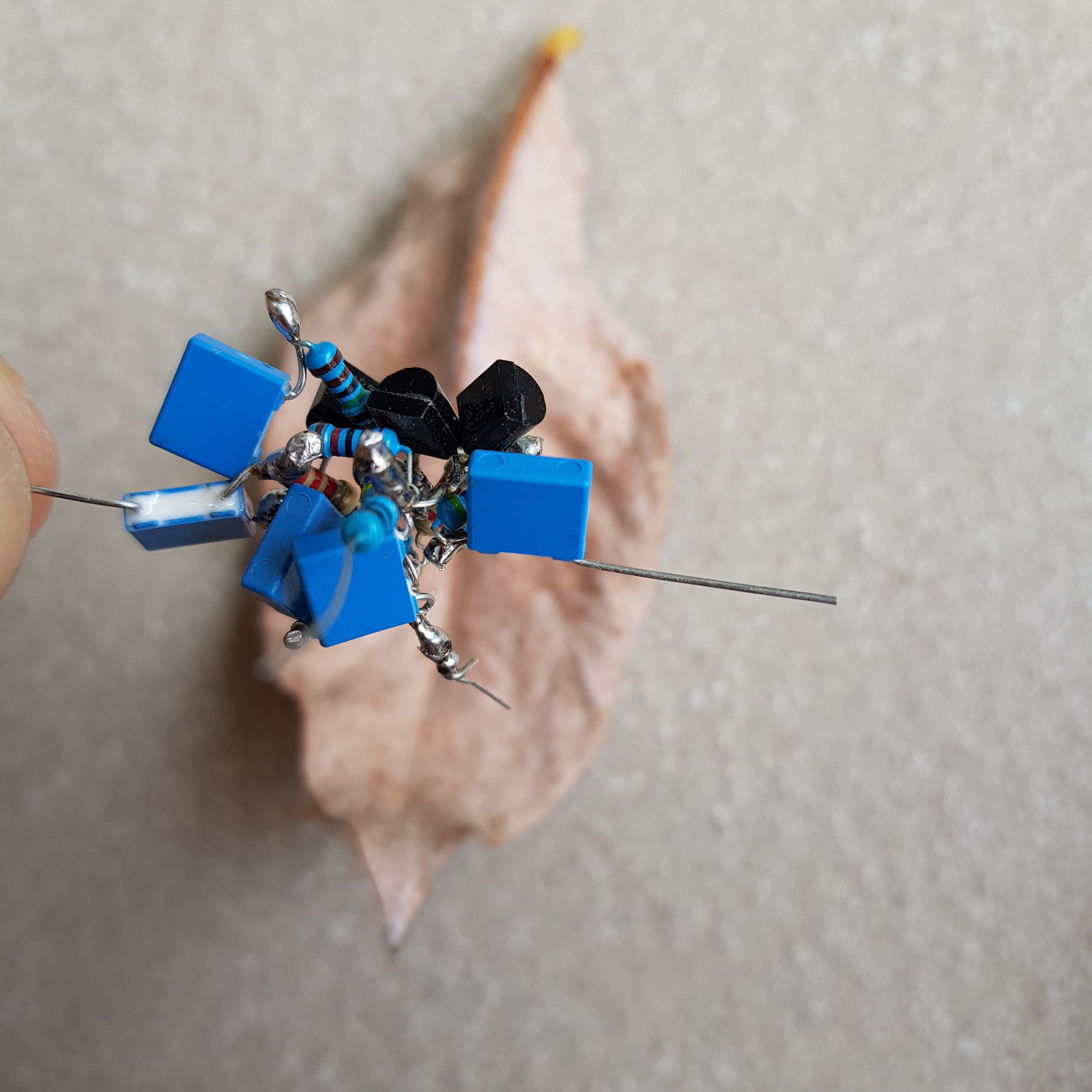

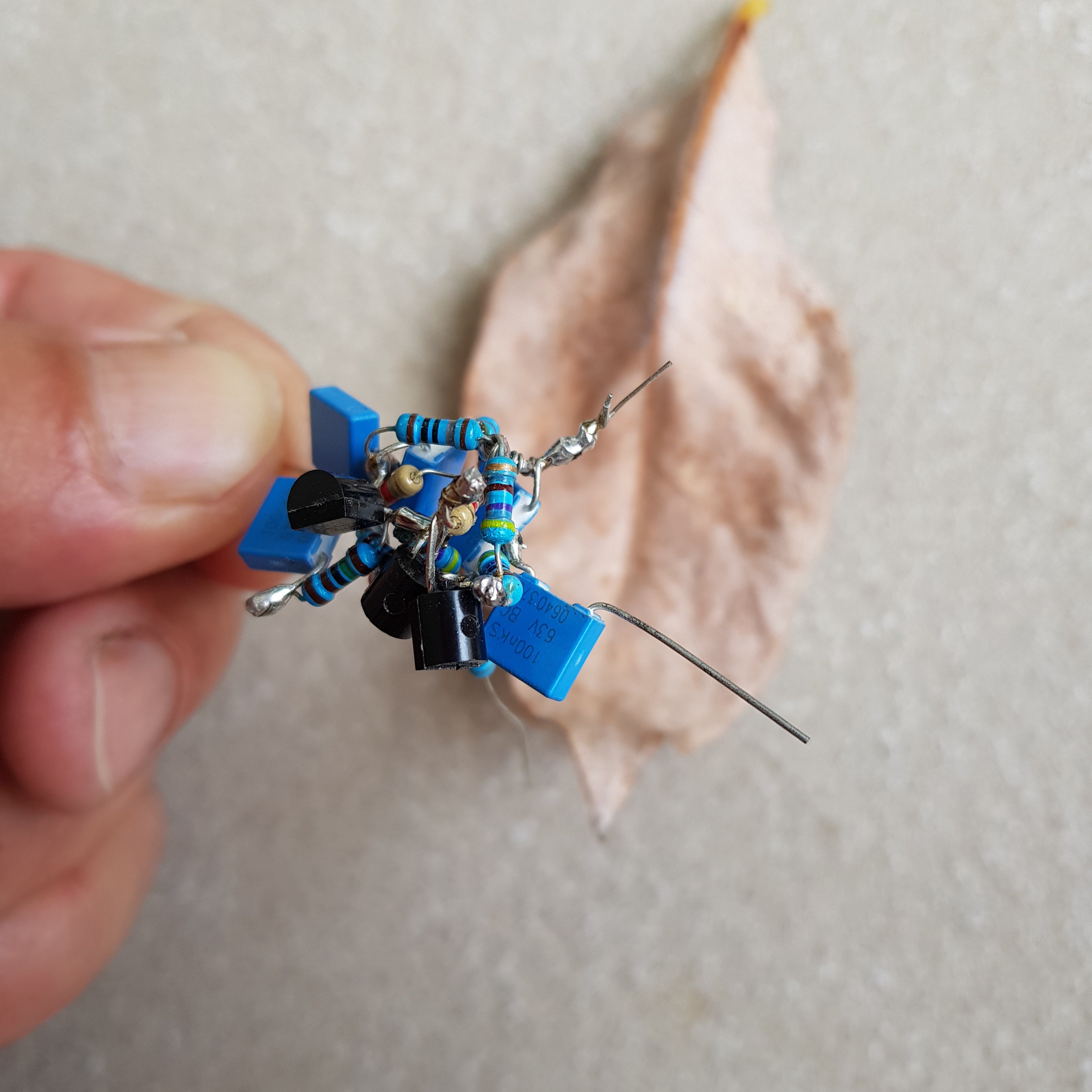

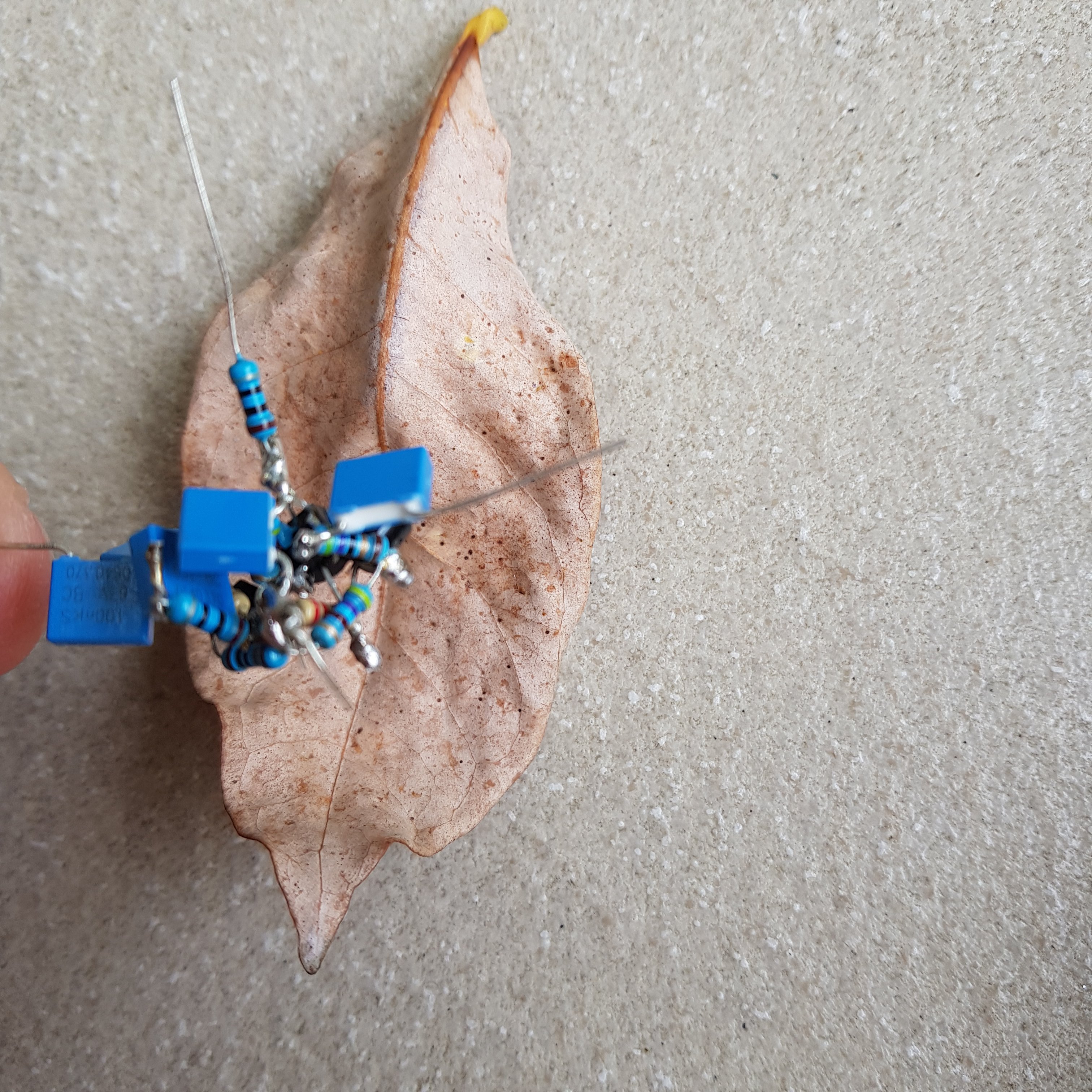

Meski “ugly”, koneksi antar komponen kokoh. Bayangan kalau rangkaian ini mudah “short circuit” jarang terjadi. Memang perlu praktek beberapa kali agar terbiasa. Tiap komponen menopang satu sama lain dan jaga jarak dengan mantap. Model ini untuk prototip oke untuk project final juga oke.
Tiap konstruktor punya gaya sendiri-sendiri, jadi praktek saja langsung. Penyambungan antar kaki komponen biasanya berlangsung spontan alias intuitif untuk arah dan bentuknya.
Jangan lupa untuk mengukur dan memastikan kaki komponen aktif seperti transistor. Mana kaki yang Basis, kolektor, dan emitor. Mungkin Anda ingin membersihkan kaki komponen terlebih dahulu. Terlebih untuk komponen yang sudah lama tidak terpakai di rak komponen.
Setelah jadian, lakukan cek ulang seperti menerawang mata kekasih Anda. Hanya perlu pinset saja sambil nyanyikan If I ain’t got you…punya Alicia Keys.
Some people think
That the physical things
Define what’s within
And I’ve been there before
That life’s a bore
So full of the superficial
Pelengkap gaya ugly construction adalah manhattan style yang berupa pulau-pulau kecil di PCB. Mungkin Anda ingin mengkombinasikan kedua gaya ini untuk jadi final project.
Jika maju sidang pakai model ugly, dosen Anda tidak setuju karena menyalahi hukum terkait solder menyolder… ajak ngopi dulu biar gak salah paham hahahha. Bercanda yach.
