500W Linear Amplifier HF dengan 2x BLF8G10LS-270

Eksperimen ini menggunakan tegangan VDS=28V untuk mencapai output daya RF 500W. Hanya digunakan 2 buah mosfet saja dengan konfigurasi push-pull. Input RF mosfet sekitar 1,5W-2W. Idq=500mA/mosfet (total Idq = 1000mA). Anda dapat mengatur Idq sesuai keinginan. Mulai dari angka kecil dulu sampai modulasi output mantap didengar. Arus puncak yang ditarik sekitar 28A . Saya menggunakan fuse 30A pada power supply agar aman.

Semoga berguna!

YD3BRB

__________________

Angka 270W/mosfet adalah batas maksimal pengujian oleh pabrik dan data ini tercantum dalam datasheet. Melampaui angka ini tidak dijamin, alias resiko jebol tanggung sendiri. Secara pribadi, untuk penggunaan sehari-hari, saya lebih condong ke angka 300W yang lebih aman untuk 2x mosfet ini. Tapi namanya eksperimen mengapa tidak? 🙂 Ibarat sepeda motor dengan top speed nya. Lewat dari itu, resiko rontok gigi jeroan mesin.

Penguatan mosfet ini sangat besar di band HF. Cukup dengan input sekitar 1,5W saja untuk menghasilkan daya 500W. Input RF yang terlalu besar akan menjebolkan mosfet ini. Penggunaan attenuator sangat dianjurkan.

Jika ingin menggunakan tegangan 13,8V output daya yang dihasilkan sekitar 130W. Arus yang diambil tidak melebihi 10A. Bisa lebih? Tinggal ubah saja perbandingan impedansi transformer output menjadi 1:25, 1:36, dan 1:64 untuk daya sekitar 500W. Apakah toroid cukup untuk jumlah 8 lilit? Konsekuensi lain yang terjadi adalah arus yang ditarik sangat besar. Untuk daya 500W dengan VDS=13,8V, maka diperlukan arus 1000W/13,8V=72,5A (misal efisiensi 50%). (Drain mosfet ini bisa dilalui sampai 81A). Jadi untuk daya 500W dengan tegangan 13,8V perlu kabel untuk lilitan transformer yang bisa dilalui 72,5A, dan kabel itu perlu dililit sebanyak 8x untuk mencapai impedansi 1:64.

Digunakan IC-718 skala ouput 15 (sekitar 3W) dengan attenuator 3dB pada input amplifier. Untuk band 160M-40M dihasilkan output 500W, band 20M dengan ouput 400W, dan hanya keluar 150W di band 10M. Mosfet ini semestinya all band. Karena rangkaian snubber atau transformer yang kurang sempurna (sebenarnya lebih condong pakai TLT terutama untuk band atas) maka terjadi drop di band atas. Saya tidak merubah skala pada IC-718 saat menguji band yang berbeda. Angka yang dihasilkan tanpa LPF. Dengan format PEP, dan jenis gelombang SSB.

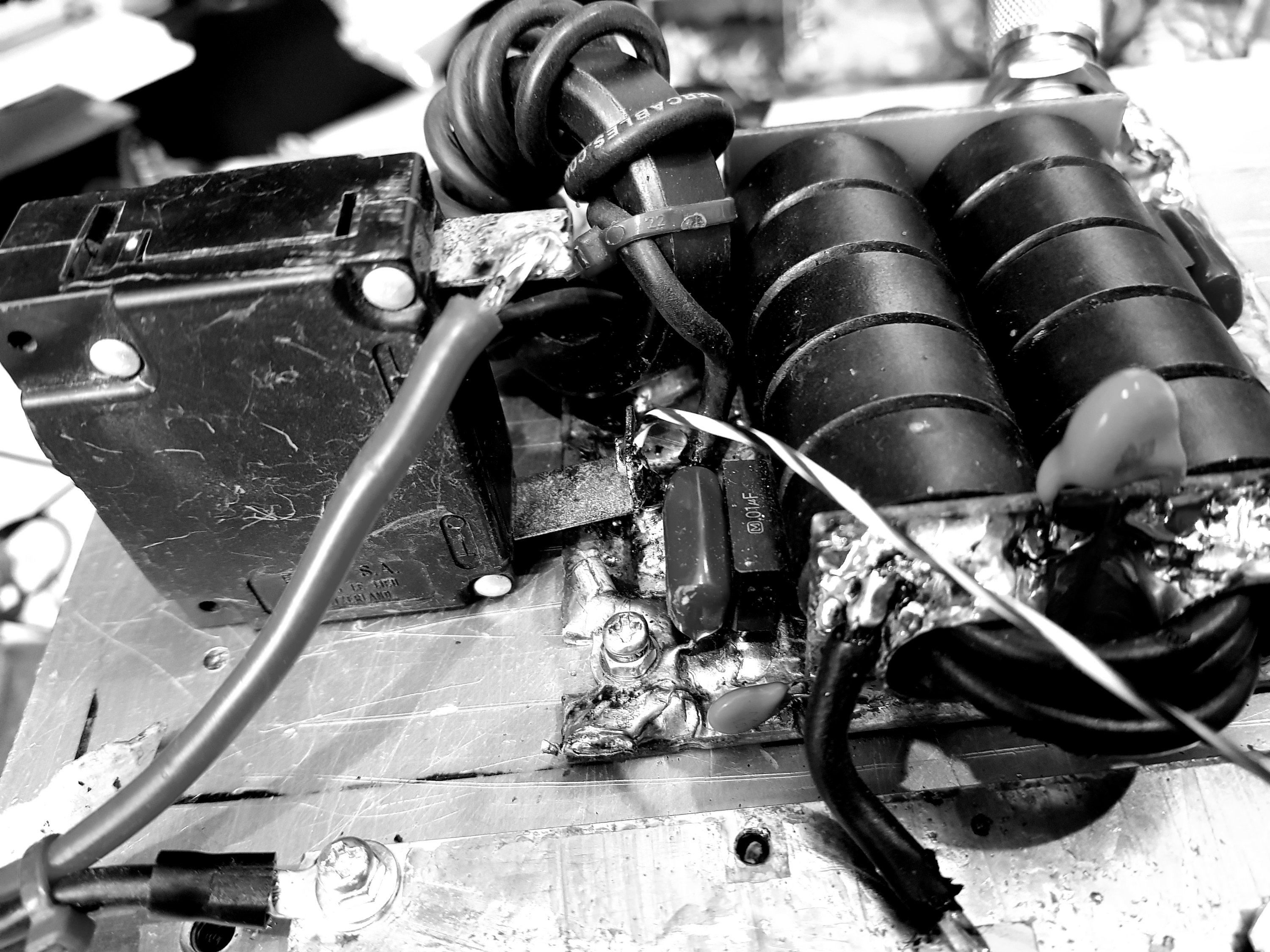

Transformer output digunakan impedansi 1:16 (1L:4L). Sedang untuk input dengan perbandingan impedansi 9:1 (3L:1L) dengan binocular BN43-3312. Digunakan attenuator 3dB pada input amplifier ini. Sedang kapasitor 820pF diseri resistor 10 Ohm sebagai snubber untuk meredam spike pada tiap gate mosfet. Sedang output Drain terhubung dengan kapasitor 100pF 2KV. Pada toroid kapasitor dipakai 1nF 2KV.

Silahkan zoom foto yang di tampilkan untuk detailnya. Karena Legal limit yang saya punya hanya 100W saja untuk level siaga di ORARI, maka dalam lingkup eksperimen hal ini saya lakukan. Paling mudah lewat dummy load. Semua aman, tetangga pun senang 🙂

Anda dapat menggunakan RTL-SDR untuk mengetahui hasil output amplifier yang dibuat. Baik modulasi maupun grafik frekuensi domain bisa dilihat jelas di layar komputer. Jangan lupa pakai LPF jika dipakai untuk komunikasi.
