300W Amplifier HF dengan 2x MRF8S9260HS + TLT 1:9

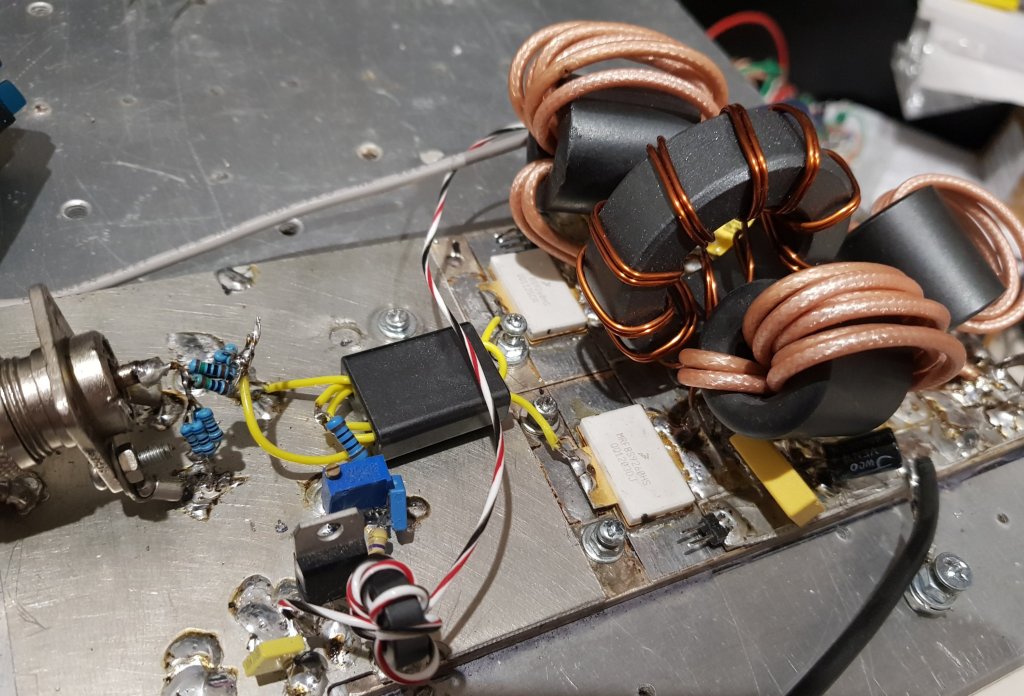

Daya RF 300W SSB rentang frekuensi 1,8MHz-30MHz dapat dicapai dengan mudah dengan input hanya 1-2W saja. Tegangan 28V dan Idq total 1,7A. Pengukuran ini tanpa LPF. Performa output mosfet ini tidak drop diseluruh rentang frekuensi HF. Karena memakai IC-718, saya tidak bisa mencoba di band 6m.

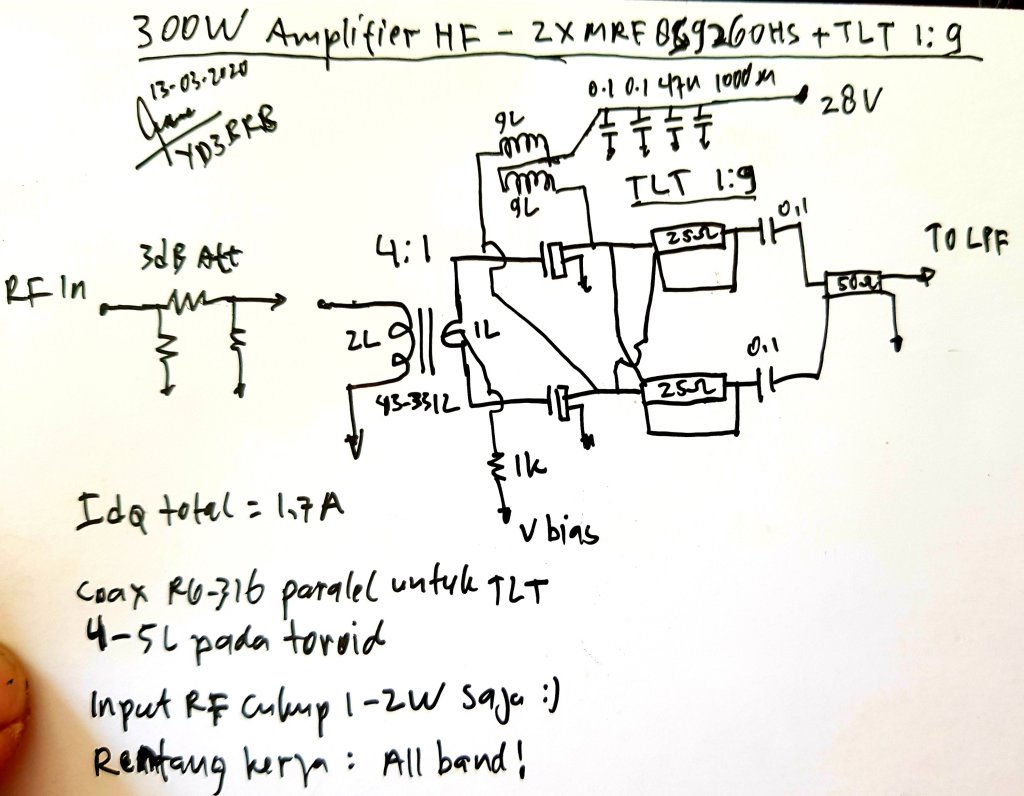

Desain rangkaian sederhana tanpa banyak asesories , silahkan dimodifikasi agar sesuai kebutuhan.

Semoga berguna!

‐——————–

Dari datasheet, sebuah mosfet MRF8S9260HS bisa dipacu sampai dengan 280W (380W dengan VDS=32V). Jadi angka 300W hanya separuh kemampuan dari 2x mosfet konfigurasi push-pull ini. Ini hanya prediksi saja, karena datasheet diperuntukkan untuk frekuensi UHF bukan HF. Untuk membuktikan perlu dicoba dilapangan.

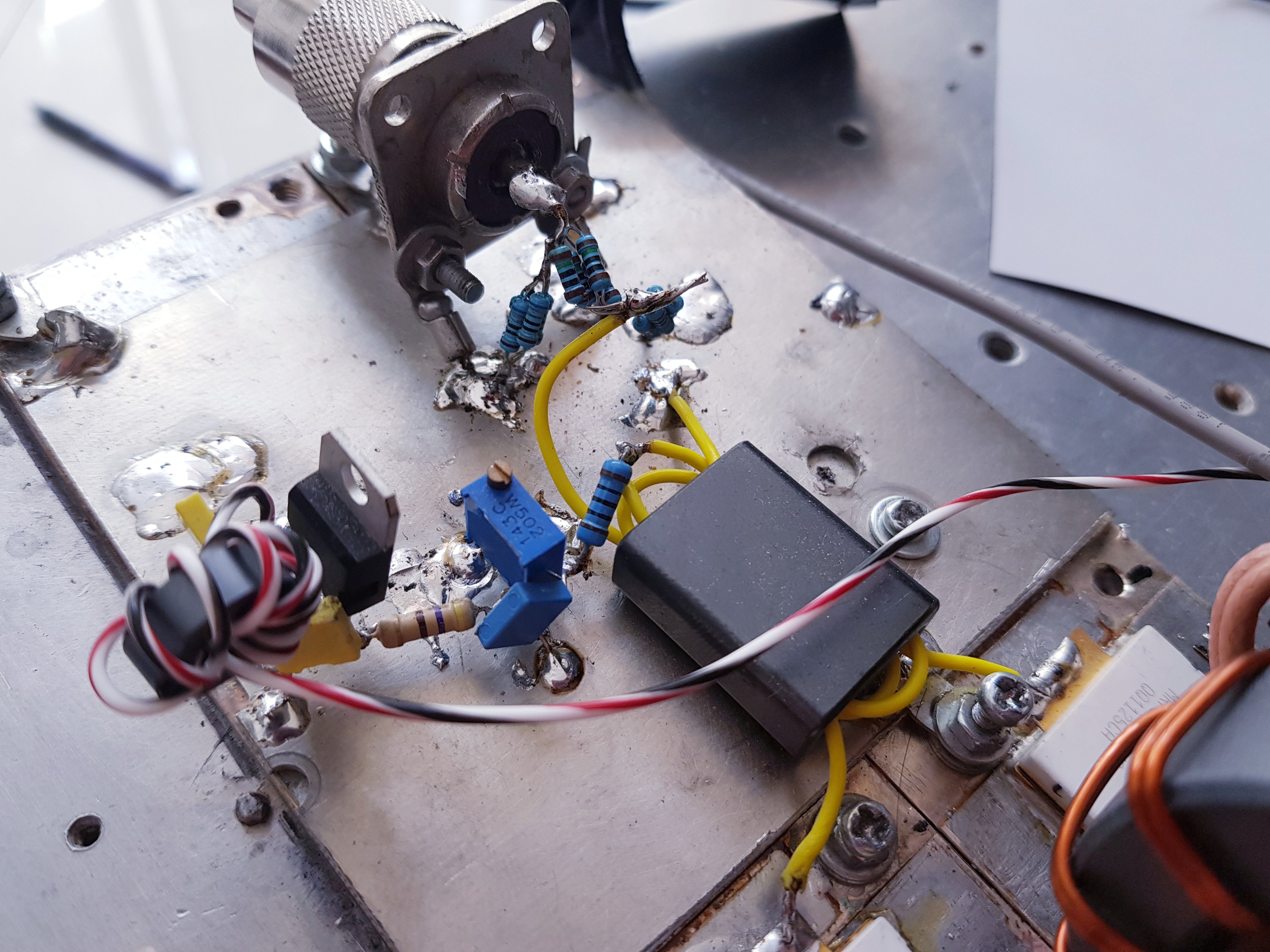

Saya menggunakan attenuator 3dB diinput. Karena daya input hanya 1-2W dapat digunakan resistor biasa yang diparalel.Toroid input BN43-3312 impedansi 4:1. Sedang untuk TLT 1:9, toroid saya pakai seadanya :).

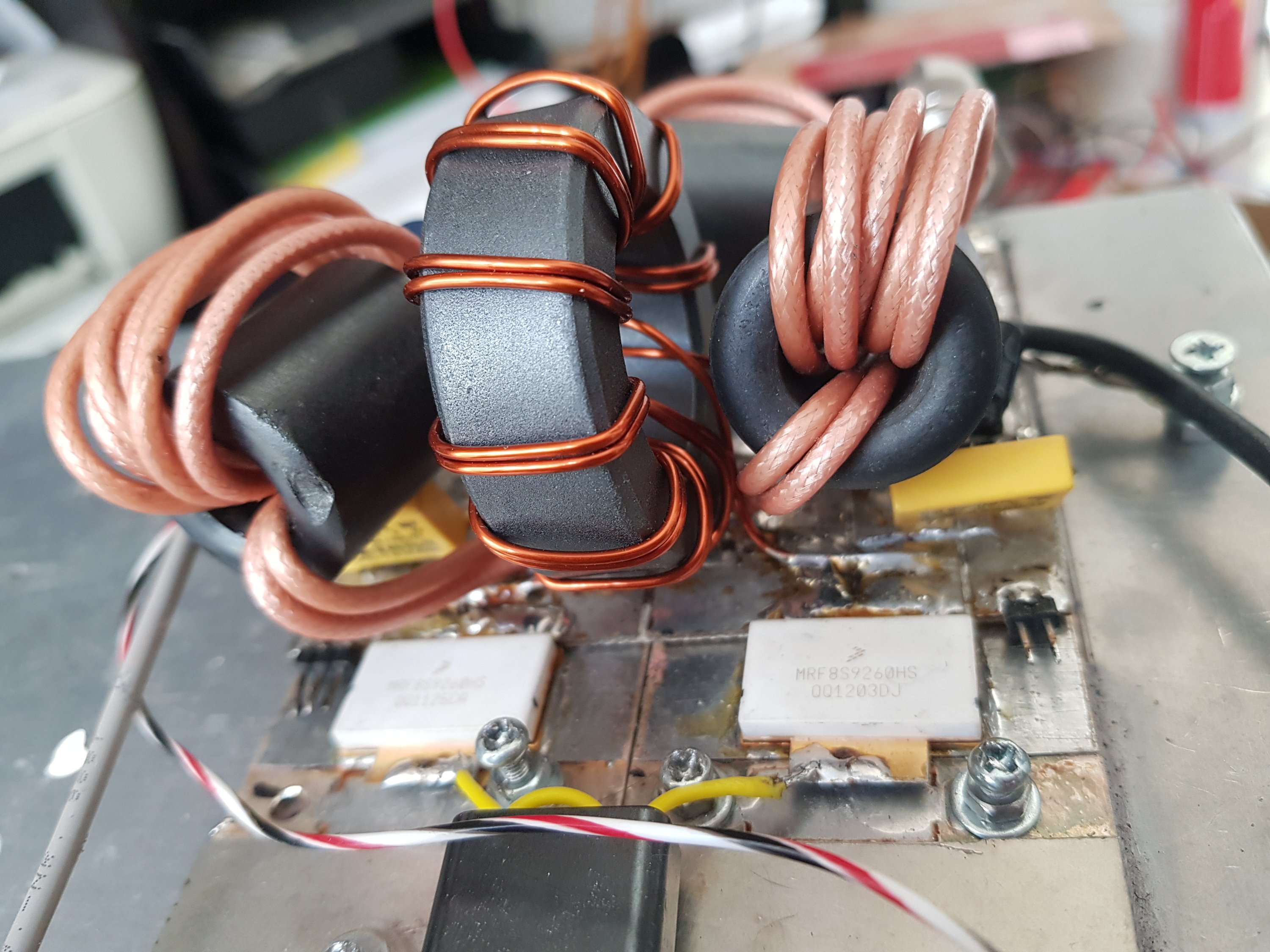

Untuk membuat TLT 1:9 dapat digunakan coax RG-316 yang diparalel agar impedansi 25 Ohm tiap sisi. Anda dapat mengganti TLT ini dengan model transformer biasa dengan perbandingan impedansi yang sama.
