Mosfet APT8030 + TLT 1:1

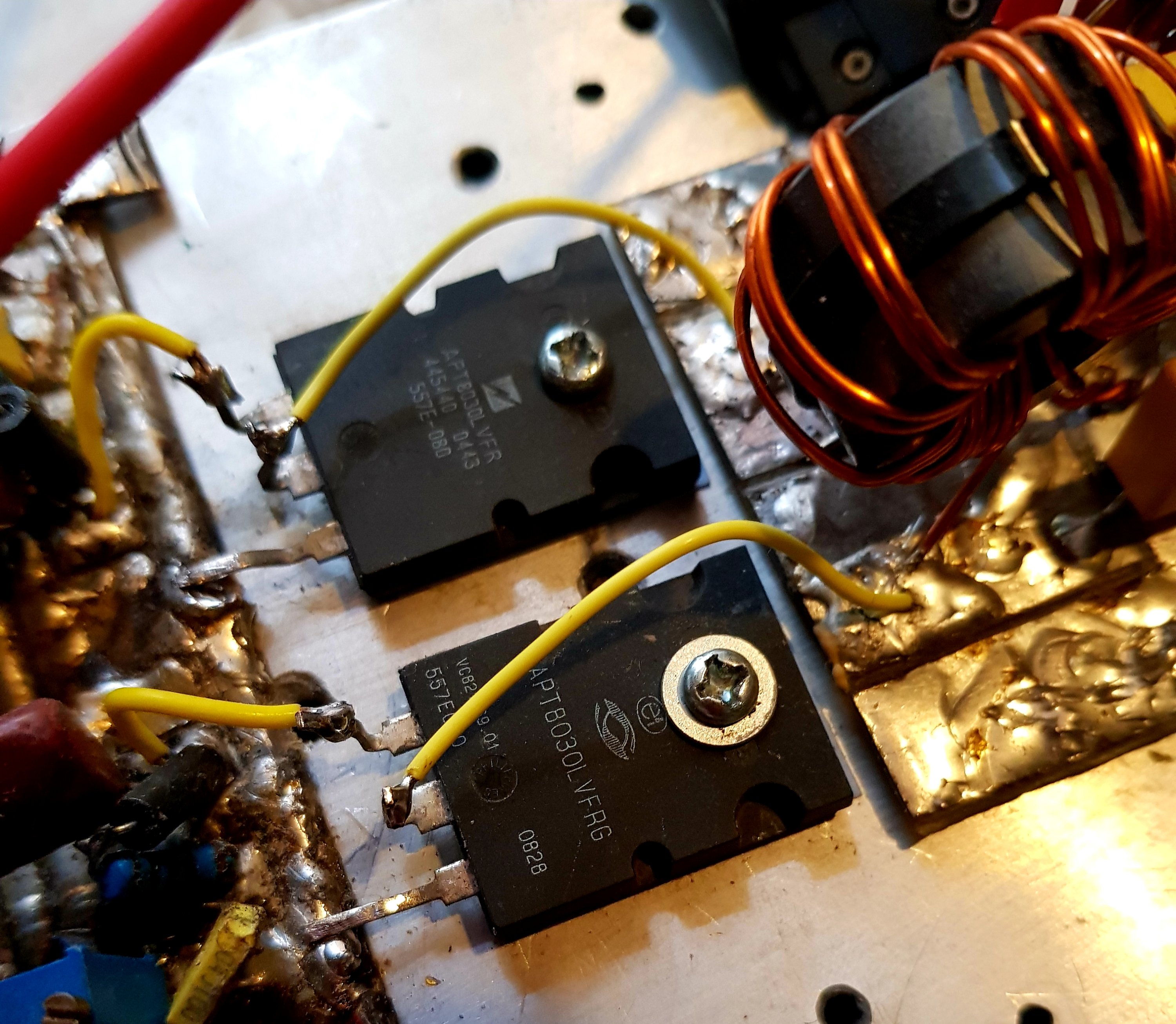

Eksperimen ini lanjutan dari Draft IRFP250 + TLT 1:1, karena terhenti agak lama, dan kuatir dengan kondisi short pada mosfet, maka saya ganti IRFP250 dengan APT8030. Mosfet bongsor dengan nilai Ciss besar tidak ideal untuk 40M band keatas. Tapi cocok untuk 80/160M band.

Target hanya 100W SSB saja karena pakai TLT (Transmission Line Transformer) 1:1. Dan angka ini tercapai dengan mudah di band 80/160M band. VDS=48V dan Idq tiap mosfet =25mA.

Eksperimen ini hanya ingin mencoba TLT 1:1 alias balun 1:1. Jadi “tidak ada” transformer output karena impedansi 1:1. Tentu untuk daya lebih besar, Anda dapat menggunakan transformer atau TLT dengan perbandingan impedansi lebih besar. Anda dapat melihat tabel impedansi pada tulisan saya yang lain.

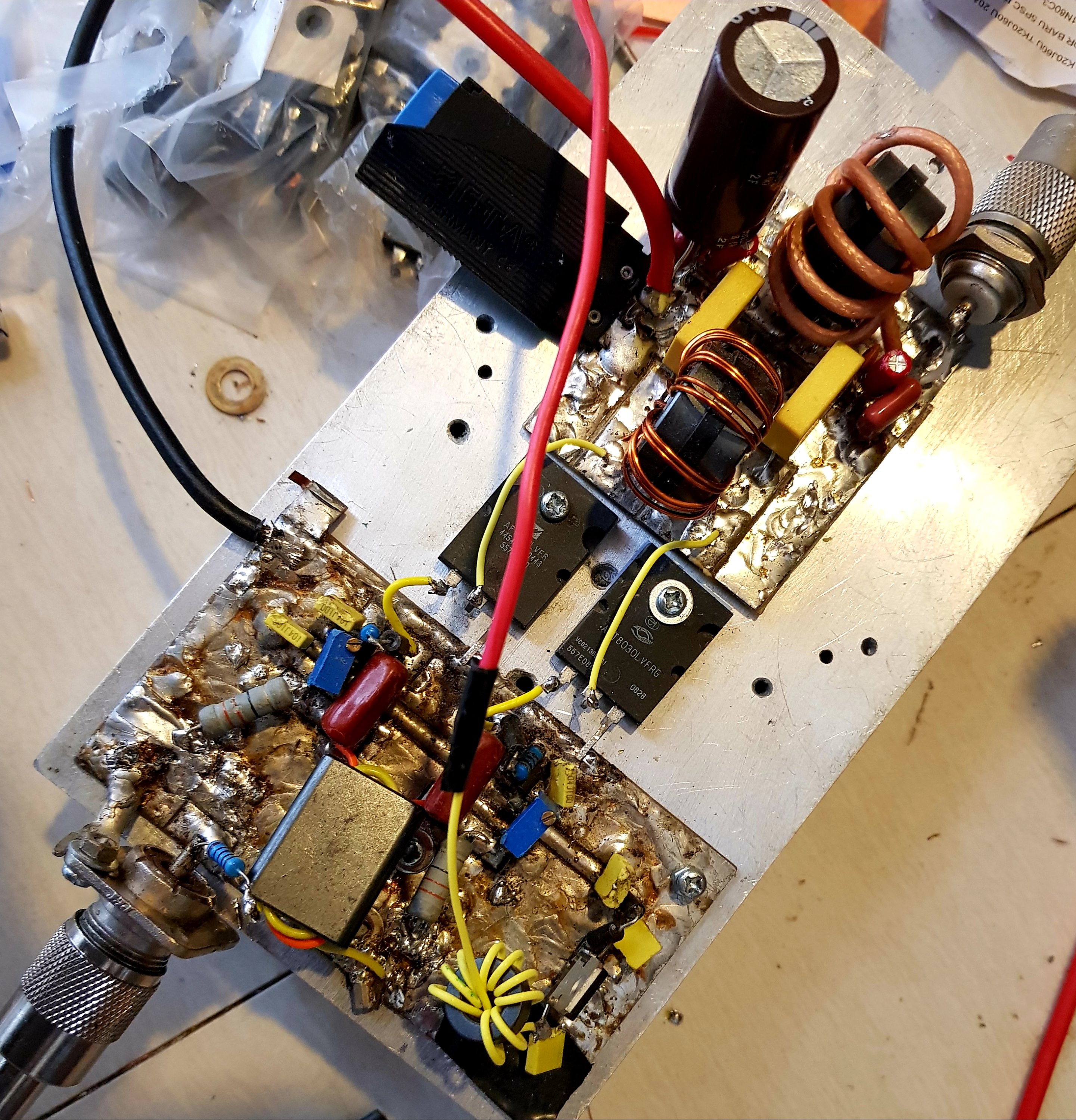

Untuk pengkabelan, amplifier pada band 80/160M tidak terlalu kritis, karena panjang gelombang yang besar. Saya memakai IC-718 untuk mendrive amplifier ini pada band 80/160M. Output amplifier ini terhubung ke dummy load. Dengan input 1-3W, amplifier ini bisa mencapai output 100W PEP dengan mudah.

Abaikan mosfet APT8030 jika Anda bermain di band 40M ke atas. Mosfet ini mandul di sana.

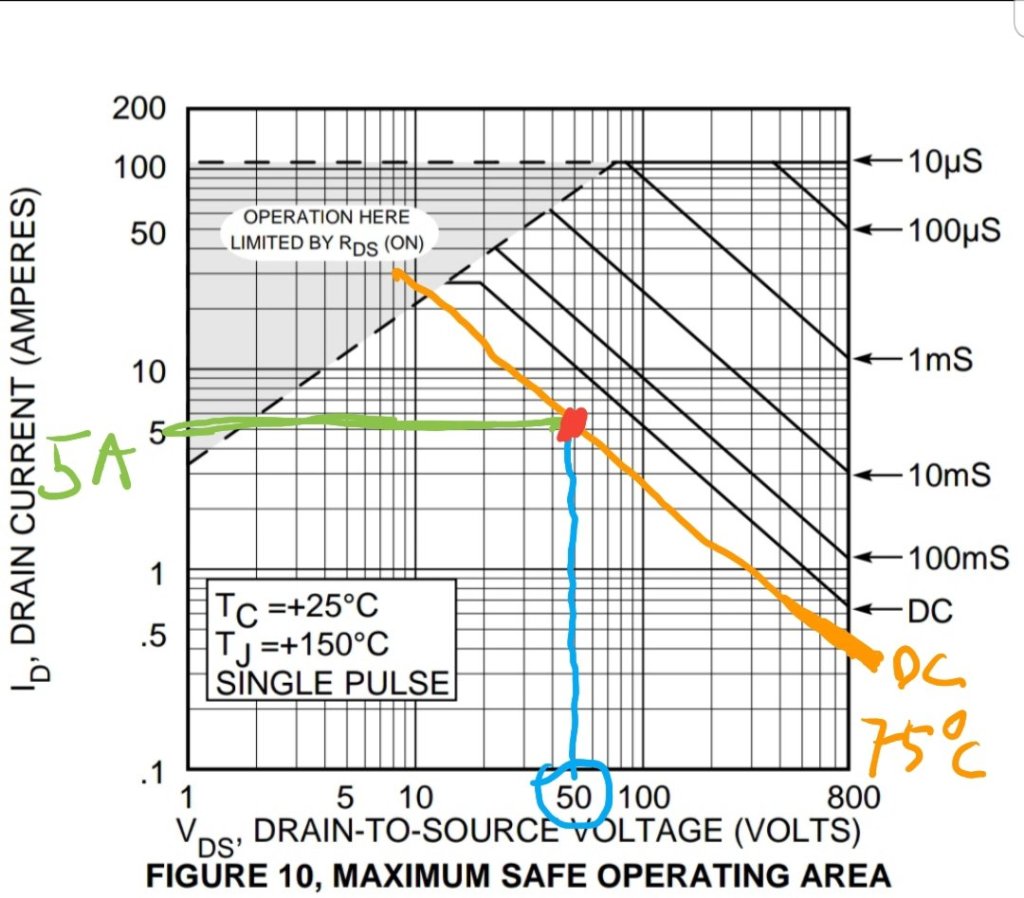

Potensi Mosfet APT8030. Dengan melihat zona aman, maka mosfet ini punya daerah yang lebih luas dari IRFP250/260 sekalipun. Jika diinginkan amplifier HF 600W RF untuk band 80/160M, maka 4x mosfet ini sudah cukup.

Dengan VDS=50V, dan asumsi suhu 75 derajat celcius, maka APT8030 dengan aman dapat menarik arus 5A atau 250W DC. Jadi untuk amplifier kelas AB, tiap mosfet ini dapat menanggung beban daya 125W dengan aman.

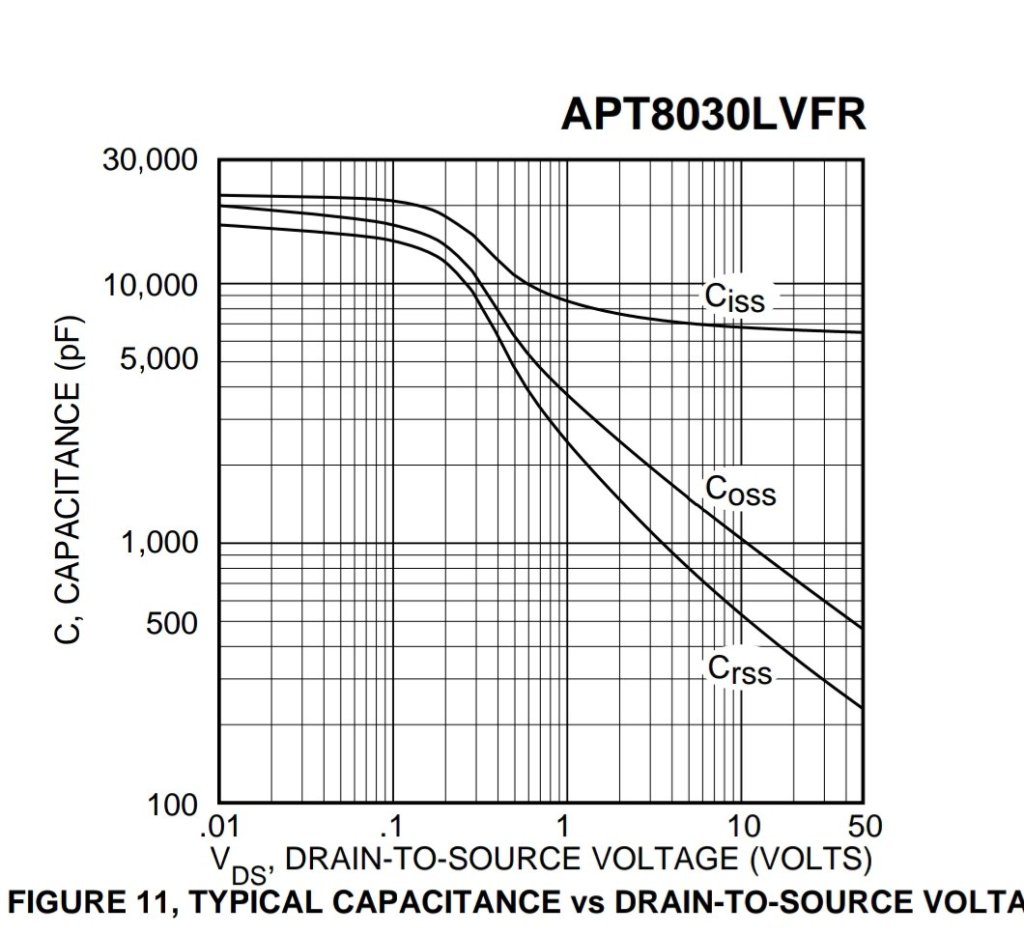

Kelemahan terbesar dari mosfet APT8030 adalah nilai Ciss,Coss, dan Crss yang besar. Anda dapat menggunakan VDS tinggi untuk mengurangi nilai kapasitansi internal ini

Kesimpulan. TLT 1:1 bisa dipakai sebagai pengganti transformer output selama impedansi dan daya yang diinginkan sesuai. Mosfet APT8030 layak dicoba untuk band 80/160M. Mosfet ini jelas lebih unggul dari mosfet IRFP250 untuk band bawah.

Ok semoga berguna

YD3BRB
