5-100W Single Ended MRF8S9260HS

Entah naik sepeda apa ngebut pakai RX King, mosfet ini bisa dipakai 🙂

Saya memilih menaikkan  tegangan dari 12V sampai 28V untuk meningkatkan daya output MRF8S9260HS. Tentu dengan tegangan 12V, Mosfet ini  bisa dipacu untuk daya lebih besar. Tapi, menaikkan tegangan adalah cara termudah dan praktis untuk mosfet ini.  Digunakan 2 sumber tegangan beda pada eksperimen. Yang satu tetap 12V atau 13,8V untuk bagian buffer (sekaligus driver), dan satunya lagi khusus untuk Mosfet : 12V-28V. Tahapan tegangan yang saya coba : 12V, 13,8V, 18,5V, dan 28V. Untuk tegangan 18,5V digunakan power supply bekas laptop (3,5A).

Blok rangkaian Tx hanya terdiri dari 2 komponen aktif setelah BPF (Band Pass Filter). Sebuah buffer sekaligus driver 3904/2053 dan Final Mosfet MRF8S9260HS. (Biasanya pada perangkat varian BITX, bagian buffer sudah ada. Sebuah transistor untuk exciter yang dihubungkan dengan amplifier HF). Anda dapat membuat seluruh blok rangkaian ini, dan melakukan bypas transistor exciter pada BITX. Atau menggunakan output exciter BITX dan hanya membuat bagian mosfet MRF saja.

Di eksperimen ini, T1 menggunakan impedansi 9:1 (3L:1L). Untuk T2, impedansi 1:16 (1L:4L). Anda dapat mencoba impedansi 1:4 atau 1:9 untuk daya lebih rendah. Pengaman Mosfet agar “tidak liar” saya hilangkan. Satu alasan adalah : transistor sekelas 3904 tidak akan “over drive” bagian final karena daya output hanya 100-150mW. Menambah satu transistor sekelas BD139 tidak perlu dalam kasus ini. Ujicoba selama ini, rangkaian stabil untuk komunikasi nyata. Tapi silahkan dicoba jika ingin meningkatkan daya lebih besar lagi.

Tes Tx dapat report “baik dan jelas untuk modulasi”,  signal S20 dari Surabaya ke Pacitan, S7-S9 ke-Klaten. Sempat komunikasi dengan lokal Grobogan, Sidoarjo juga lokal Surabaya sendiri sebelum menulis blog ini. Propagasi selalu jadi kambing hitam soal kekuatan signal, tapi intinya, mosfet ini oke banget untuk dipakai.

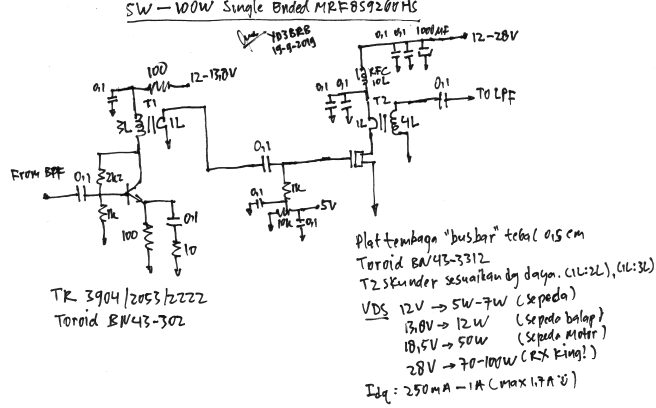

SEMRF8S9260-0002

Untuk pendingin utama mosfet, dapat digunakan plat tembaga “busbar” yang biasa dipakai untuk panel listrik. Saya pakai “busbar” tebal 0,5 Cm dengan lebar 5 Cm, dan panjang 14 Cm. Menyatukan mosfet dengan plat tembaga “busbar” dengan cara memanggang di atas kompor gas.

Dari ujicoba, (ini subyektif ya) menggunakan tegangan 28V adalah terbaik. Idq (quiescent current) tidak perlu besar,  tapi hasil mantul hehehe. Tentu semua kembali ke selera dan kebutuhan. Jika ingin praktis, tegangan 18,5-20V bisa pakai adaptor bekas laptop. Atau bisa diberikan opsi pada box rig untuk menggunakan single supply atau supply terpisah untuk mosfet.

Ok, semoga berguna! 73

YD3BRB

—————-

Catatan : Model “Single Ended” tidak pernah dianjurkan untuk daya besar. Model push-pull lebih ideal karena meniadakan salah satu sisi harmonisa. Tapi, dengan LPF yang baik, model “single ended” tetap layak untuk dicoba. Rangkaian lebih praktis dan mudah dibuat. Ringan juga di kantong.
