Membuat Antena 40M Band Dipole – Bagian 1/3

Rencana upgrade antena dari kabel tarik (AWG 12) dengan pipa aluminium. Sekalian benah-benah antena 40M band ini yang asal pasang saja sebelumnya. Ini project bertahap karena dikerjakan sendiri. Jika tidak ada waktu dan suka kerja tangan, maka beli jadi saja. Biaya juga jadi pertimbangan, karena dibanding pakai kabel, biaya antena ini jauh lebih mahal.

Berapa total panjang antena? OK, 2x 10,1M =20,2M untuk frekuensi 7050 KHz. Dengan bentangan fisik sekitar 20M (akan kurang jika dihitung lurus dari atas tanah karena pipa akan melengkung) maka letak antena pas dengan panjang rumah. Semua pipa berada di atas property. Arah pipa Jika melewati atap rumah tetangga tentu akan jadi masalah.

Untuk matching sesuai frekuensi yang diinginkan tinggal atur panjang pipa.

Rumus :

L=1/4 ((c x 0,95)/F) untuk satu sisi

C= kecepatan rambat gelombang.

F=Frekuensi yang diinginkan.

L=1/4((3×10^8 x 0,95)/7050000)=10,1M

Jika hanya sebuah 1/4 Lambda disebut monopole. Karena model dipole maka dibuat 2x.

Angka 0,95 adalah faktor propagasi /perlambatan kecepatan rambat gelombang di media aluminium / tembaga.

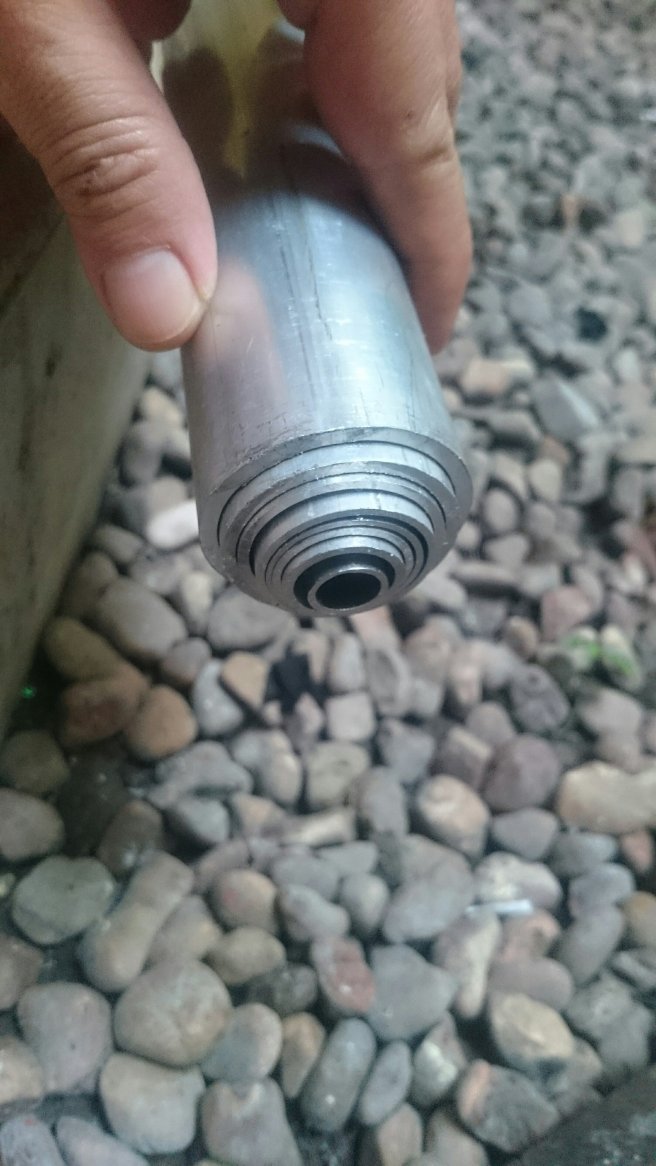

Pipa aluminium beli langsung 1 set sudah terpotong. Rincian seperti di bawah :

Panjang pipa dan diameter (Inch)

  • 200 Cm x2 (1 3/4)
  • 150 Cm x2 (1 1/2)
  • 150 Cm x2 (1 1/4)
  • 150 Cm x2 (1 1/8)
  • 150 Cm x2 (1)
  • 150 Cm x2 (7/8 )
  • 150 Cm x2 (3/4)
  • 150 Cm x2 (5/8)
  • 150 Cm x2 (1/2)

Jika semua sambungan antar pipa masuk kedalaman 40 Cm, total panjang 10,80 Meter untuk satu sisi (lebih dari cukup untuk kesempatan matching) . Jika ingin hemat, bisa dikurangi jumlah pipa tapi kedalaman sambungan hanya 20 Cm. Saya menggunakan semua pipa di atas, dengan harapan slop sedalam 40 cm tidak membuat pipa melengkung jauh saat dipasang semua.

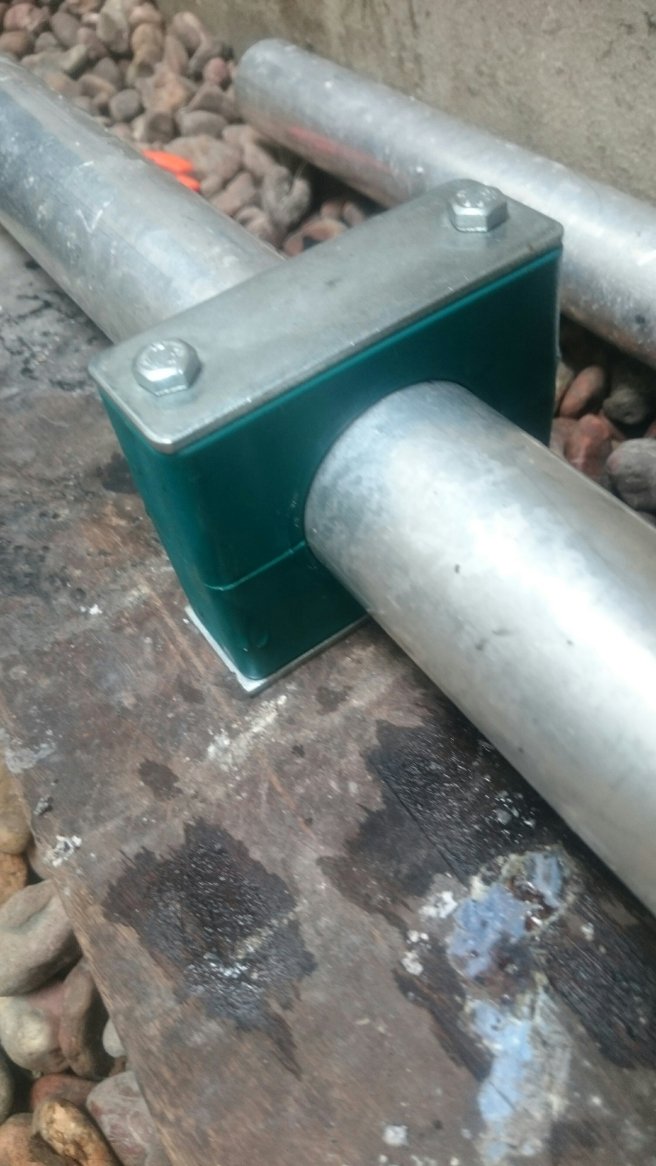

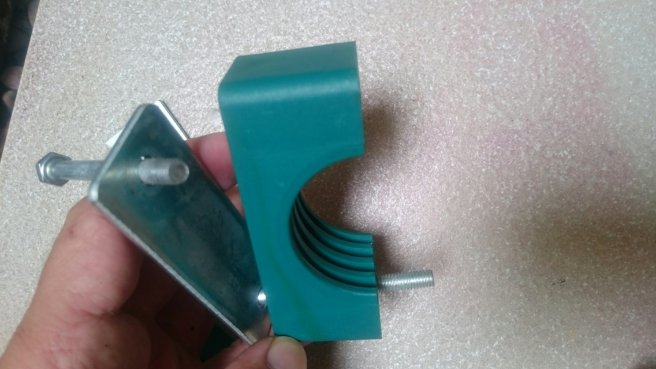

Penyangga menggunakan Klem merek Stauff diameter 44,5 mm. Klem ini berbahan PP. Masih tidak menemukan alternatif lain yang aman untuk hal ini. Sempat terpikir pakai PVC, tapi hujan dan panas matahari akan membuatnya lebih cepat retak dan hancur seiring waktu.

Klem ini pas dengan pipa utama. Sayang mur hanya 7cm. Mesti diganti dengan panjang 10cm agar bisa terkunci baik dengan plat penyangga setebal 2 cm.

Ada 6 set klem. Tiga untuk kiri dan 3 kanan.

Tatakan antena pakai plat aluminium ukuran 21cm x 80cm dengan tebal plat 2cm.

Ketinggian antena. Sebagai patokan diusahakan minimal 1/2 Lambda (20M) dari permukaan tanah. Semakin tinggi semakin baik. Rencana menggunakan tower triangle 5 tingkat dengan total tinggi 25M dari permukaan tanah. Jika tower ini dipasang dilantai 2 maka tinggi ujung tower bisa 33M. Tapi tergantung ahli pasang tower untuk menilai kondisi.

Perkiraan biaya :

  • Pipa aluminium :1,3 Jt
  • Klem Stauff (6x) :500 Rb
  • Plat penyangga :670 Rb
  • Tower segitiga (5x 5M): 4 Jt
  • Kabel Coax RG8 9913 (40M) : 1,5 Jt
  • Balun: 250Rb
  • Mur baut stainless: 100 Rb
  • Klem antena: 250 Rb

Untuk harga tower bervariasi. Saya mendapatkan bekas punya teman lengkap dengan kawat sling. Untuk Tower, akan mudah jika disisipkan berbagai antena vertikal yang lain. Alternatif yang jauh lebih murah adalah menggunakan bambu panjang jika lingkungan memungkinkan.

Jika tower segitiga diganti pipa dan pakai kabel RG8 bekas, bisa hemat 2-3 Jt.

Sebagai perbandingan, menggunakan kabel tarik sebagai antena 40M band, tidak sampai 500rb diluar kabel RG8. Kabel tembaga sebagai antena jauh lebih ringan dibanding pipa aluminium, hingga penggunaan penyangga juga lebih sederhana.
