Gambar Manual PCB :)

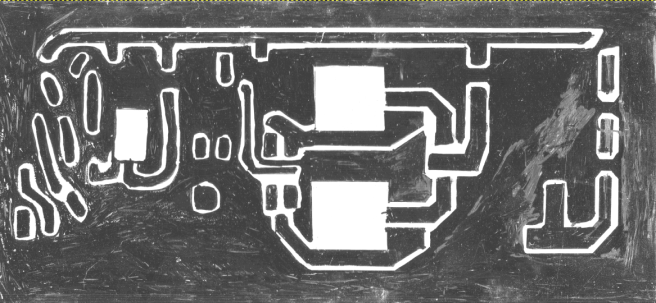

Semestinya bisa gambar di PC pakai program Kicad. Cuma pingin gambar langsung saja pakai spidol permanent. Gambar ini “terjemahan” dari rangkaian Penguat Linear HF. Hasilnya memang jelek sekali dibanding pakai program hehehe. Cuma kerjaan ini semacam “Signature” karena kerjaan tangan.

LinearHF-Amp

Karena ingin bisa digandakan kedepannya, saya scan dengan resolusi 2400dpi. Hasilnya sebuah file ukuran 50 MB. Jadi saat diperbesar, keliatan sekali goretan spidol dan tekanannya. Sekalian di edit supaya tidak konslet saat dibuat sungguhan untuk merangkai komponen.

Gambar di bawah ini hasil editan (masih 80%). Di edit pakai GIMP. Yang jelek saya biarkan jelek hehehe. Biar keliatan asli kerjaan tangannya. Mau kasih nama atau tanda kok malas, sudah biar tanpa nama saja PCB nya.

LinearHF-Amp-E

Bagus mana? Yang atas atau bawah? Saya suka yang atas hehehe.

Pagi hari – 01.03

Peace!
