Xnec2c – Vertical Dipole 1/4 Lambda 40M Band

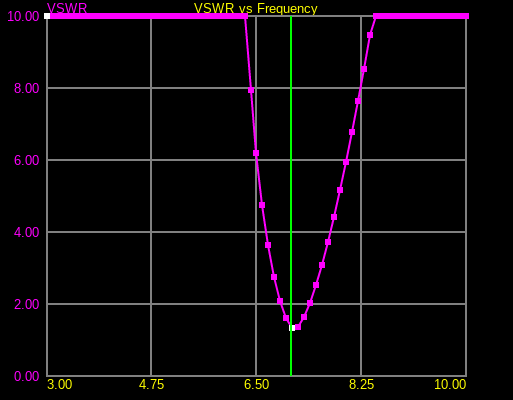

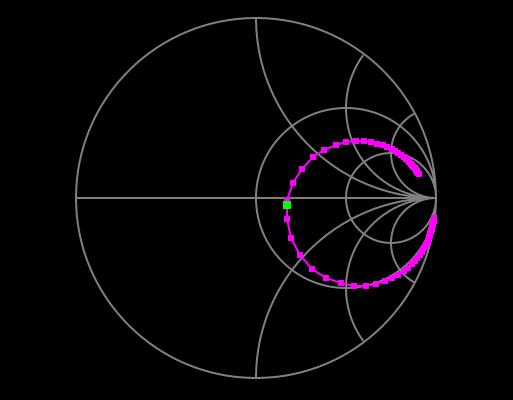

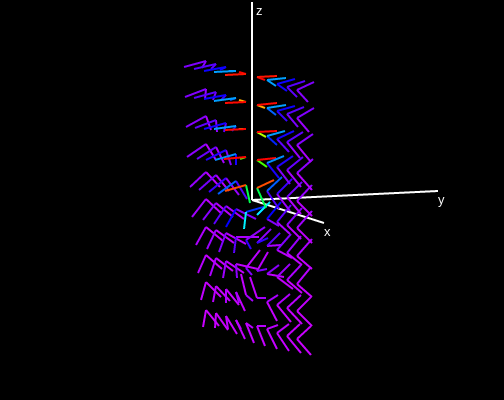

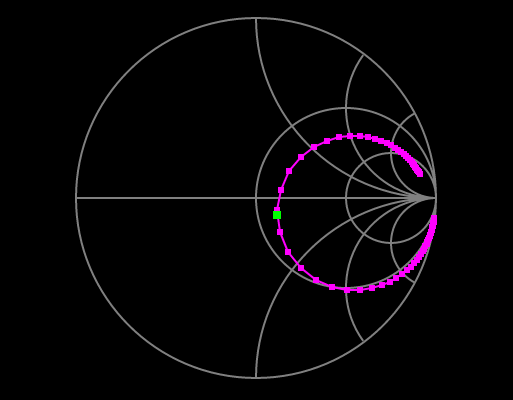

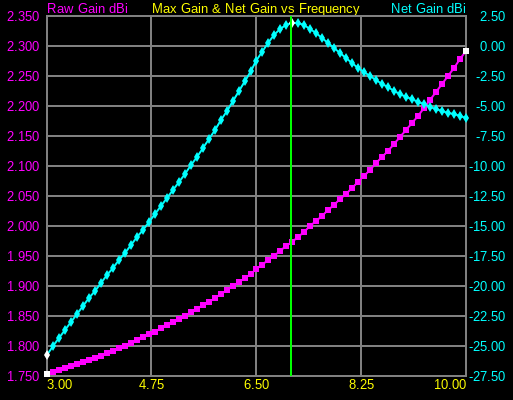

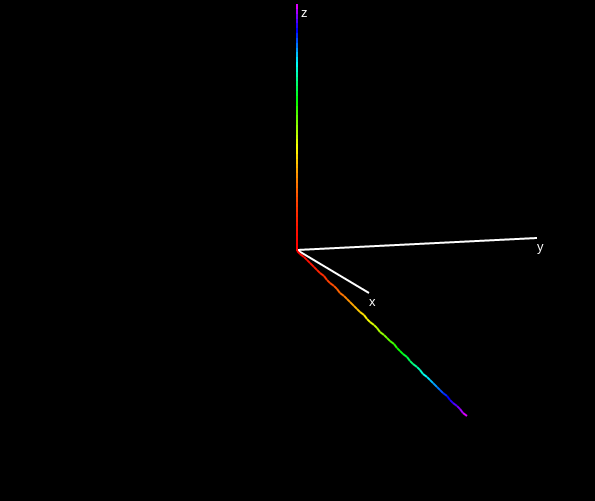

Kapan lalu saya membuat antena vertical dipole boomerang dengan 1 radial 45 derajat. Antena ini “elevated mounting”. Saya mensimulasikan di Xnec2c antena tersebut. Hasilnya kurang lebih sama. Sama-sama tidak sempurna hehe. Gambar di bawah ini hanya dokumentasi tambahan saja.

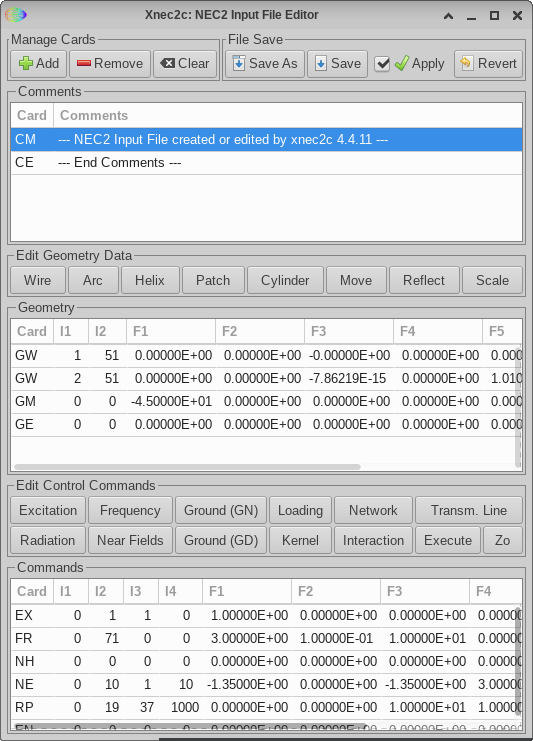

Saya menggunakan Xnec2c v. 4.4.11 dan Slackware 15. Jika Anda menggunakan Ms Windows, program simulasi EZNEC Pro+ v7 yang populer sudah dilepas free.

————————————

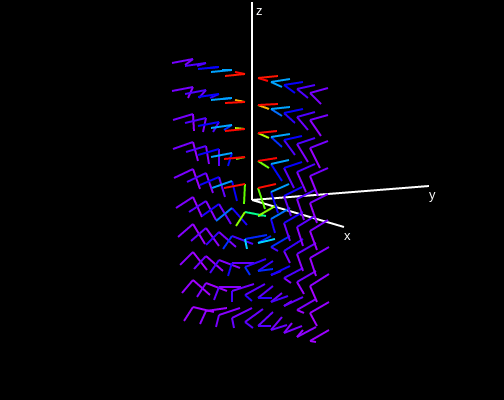

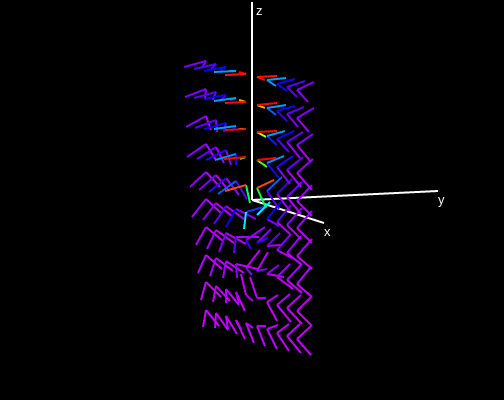

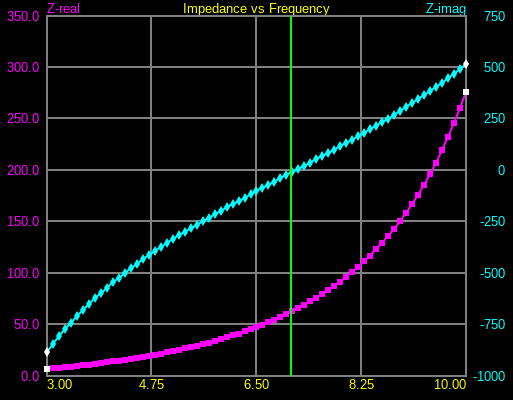

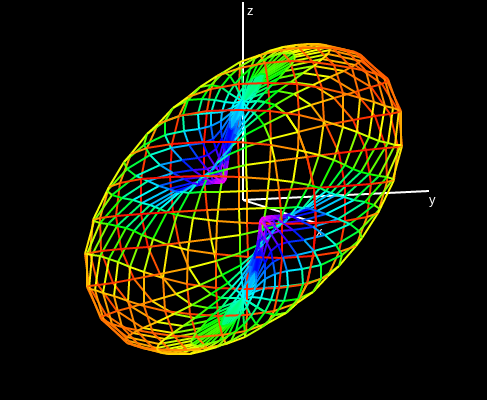

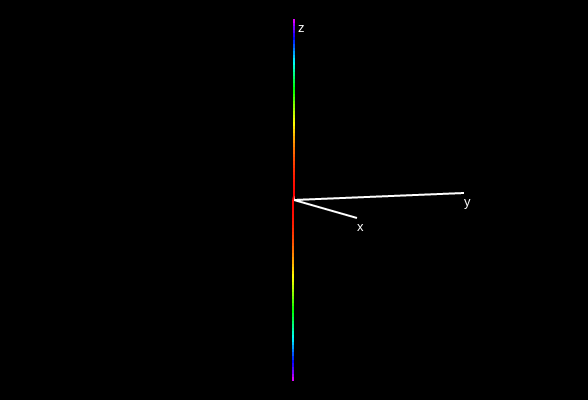

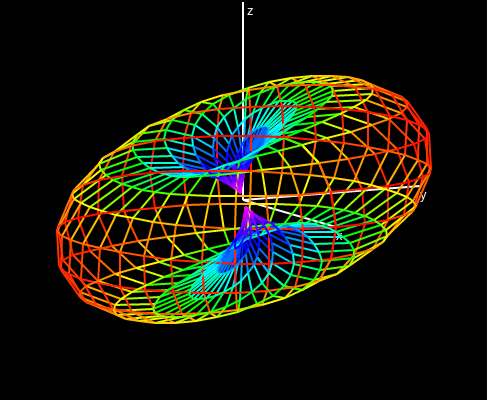

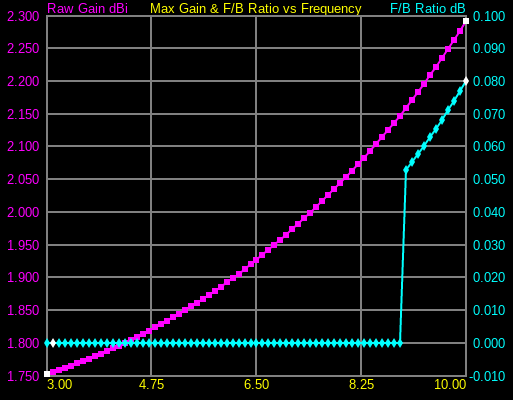

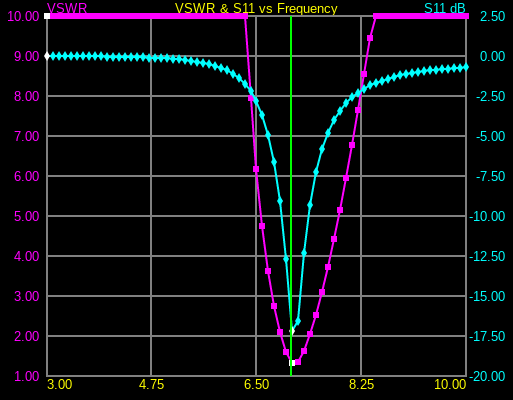

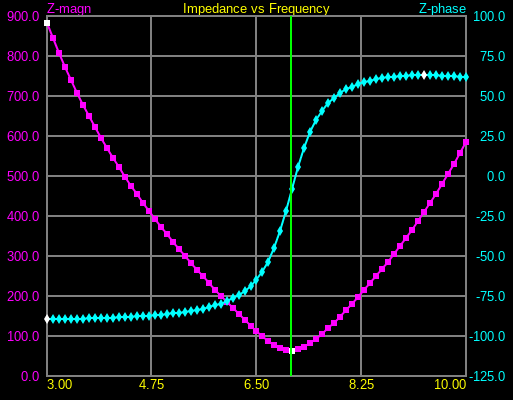

Simulasi untuk radial 0 derajat dari horizon :

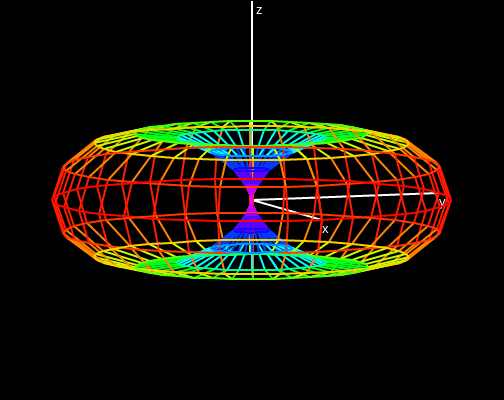

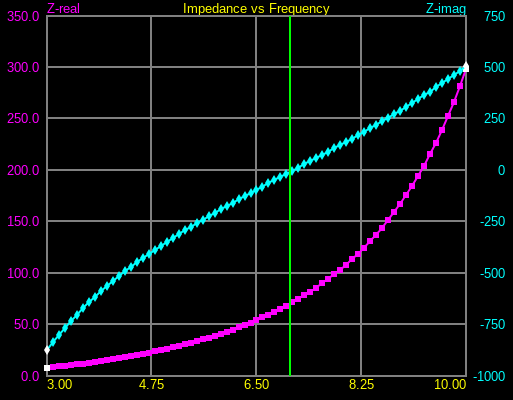

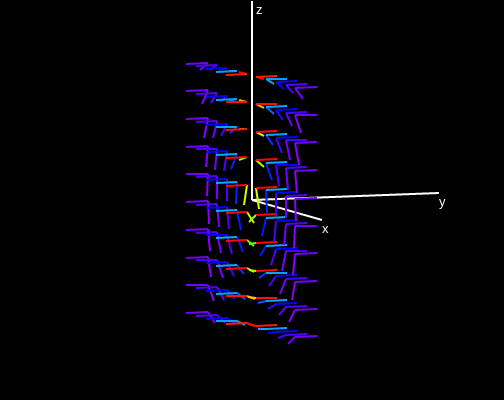

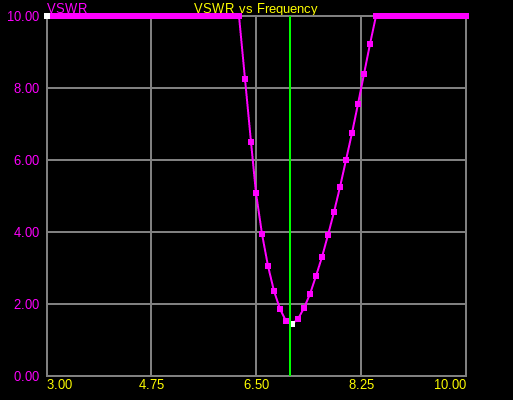

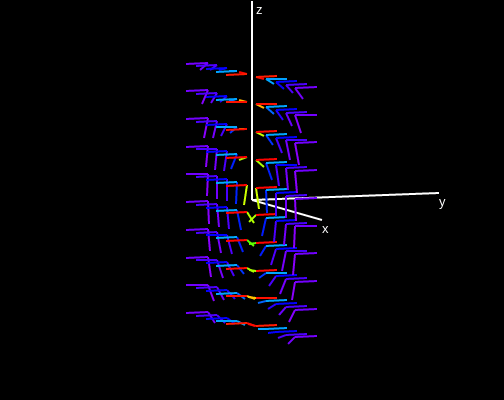

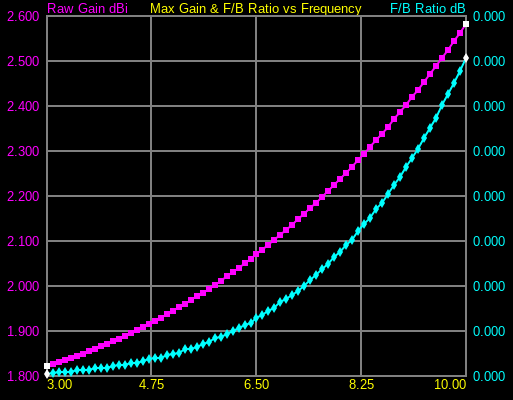

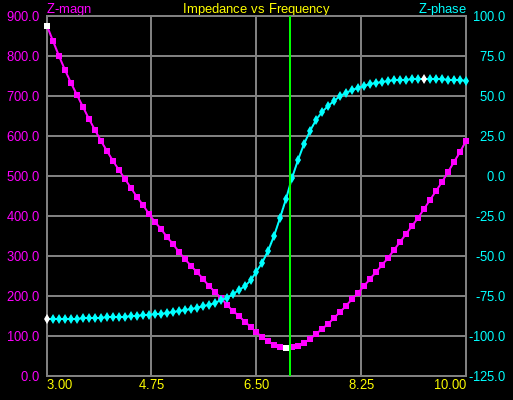

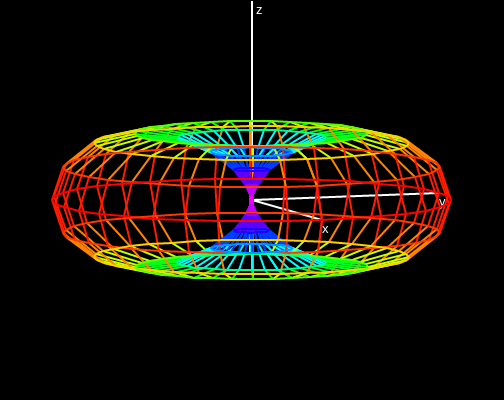

Dan untuk vertical dipole dengan radial 90 derajat dari horizon atau 180 derajat dengan whip :
