Black Pill STM32F411CEU

Saat harga minyak goreng naik 🙂

Kelangkaan chip ARM menyebabkan harga chip meroket! Satu board minimum sistem H743 dibandrol dengan harga sekitar 400rb. Terlalu mahal bagi anak kost hehe. Sedang tipe F411 sekitar 100 ribuan. Ini lebih ringan di kantong.

Kalau memaksa pakai H7 terus, bisa-bisa tiap hari makan mie instan haha. H7 juga “overkill” bagi kebanyakan homebrewer. Apalagi bagi petani sederhana yang cuma butuh “blink led” buat mengusir burung nakal.

STM32F411CEU6 berbasis Cortex -M4 dengan FPU (Floating Point Unit). Flash 512KB dan SRAM 128KB. Adiknya STM32F401CCU hanya punya Flash 256KB dan SRAM 64KB. Minimum sistem yang popular punya julukan black pill (kalau yang F103 dinamakan blue pill).

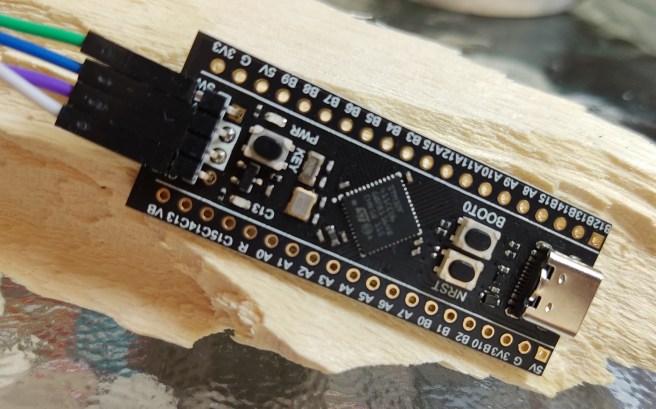

Salah satunya punya WeAct Blackpill.

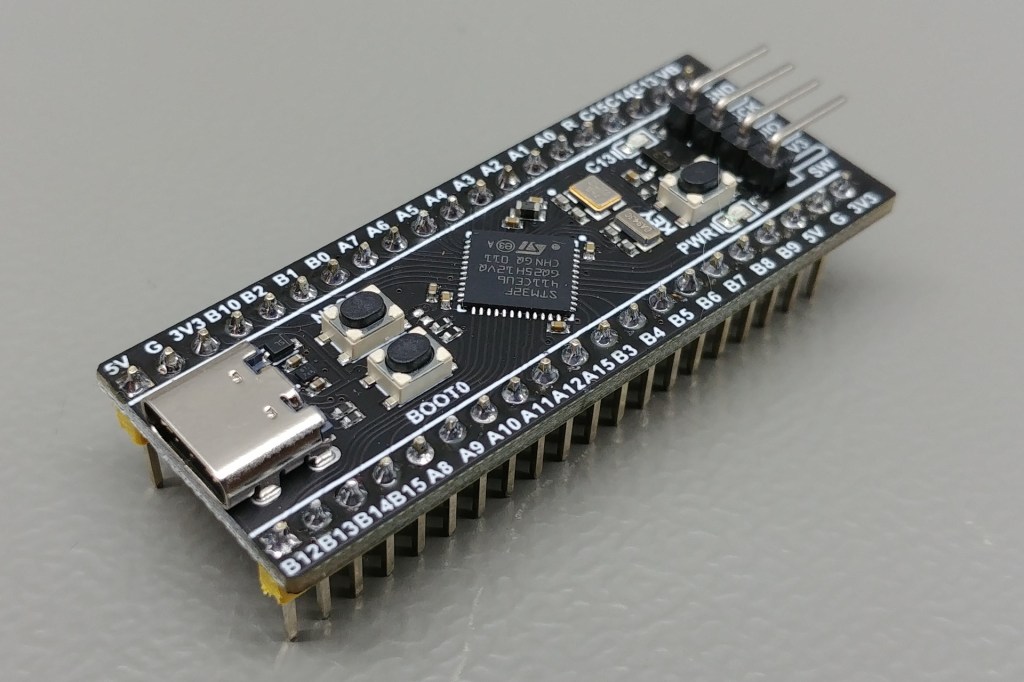

Sumber gambar : WeAct BlackPill

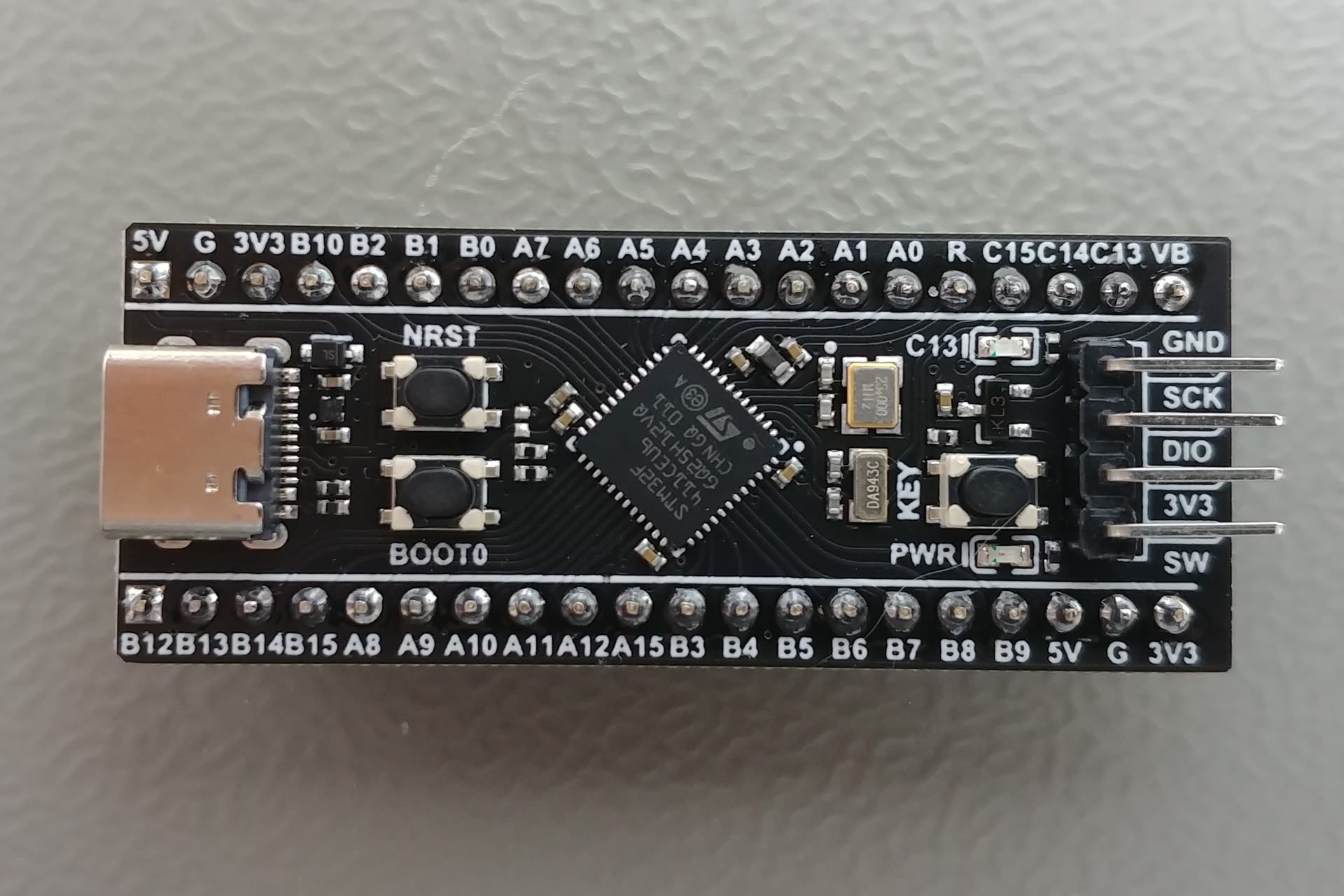

Sumber gambar : WeAct BlackPill

Mengapa tidak F103? Yach sebenarnya relatif tergantung kebutuhan masing-masing. Chip F103 tidak ada FPU. Kalau ingin menjalankan program dengan Library DSP, Fuzzy Logic, Image Processing, Neural Network… Chip tanpa FPU akan dedel duel.

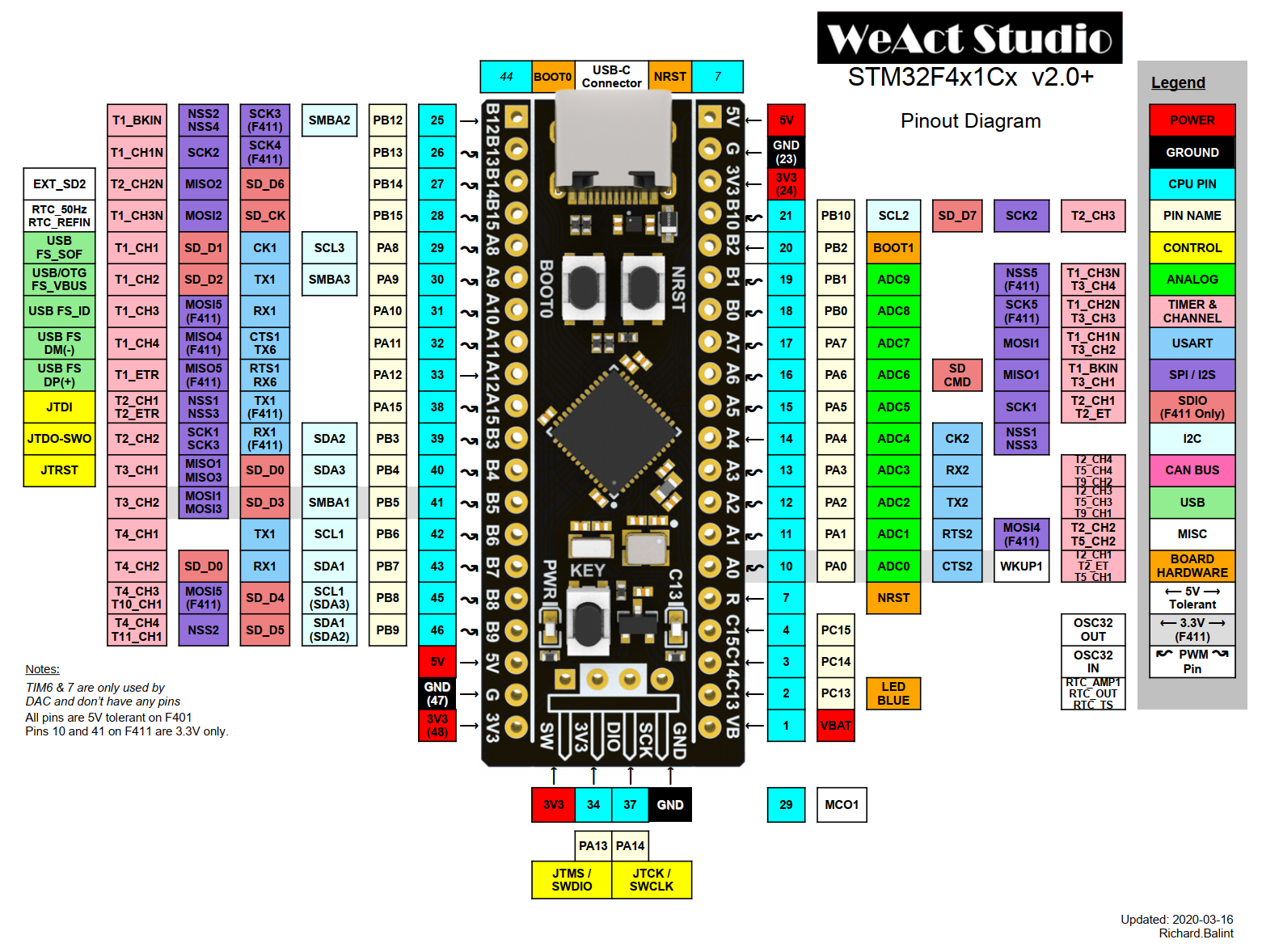

Pin Out STM32F411 board.. Thanks to Richard Balint 🙂

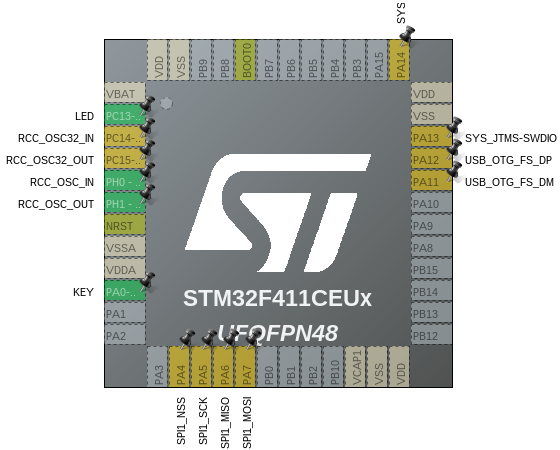

Meski semua kaki tercantum di pin konektor, ada beberapa kaki yang tidak bisa dipakai. Semisal PH0, PH1, PC14, dan PC15. Pin tersebut untuk xtal 32KHz dan 25MHz. Kecuali Anda mencopot xtal yang sudah tersolder dan menggunakan internal clock dari F411. Kaki PA4, PA5,PA6, dan PA7 untuk Flash memory seperti W25Q32 punya Windbond yang populer. Jalur belum tersolder, jadi perlu solder sendiri jika ingin menambah flash memory ini. Jika tidak, bisa digunakan untuk keperluan lain. Kaki PA11 dan PA12 terhubung dengan konektor USB type C di PCB. Sedang PA13 dan PA14 untuk SWD.

Untuk data lain seperti schematic, bisa Anda cek di situs ini.
