STM32H743VIT6 – OpenOCD

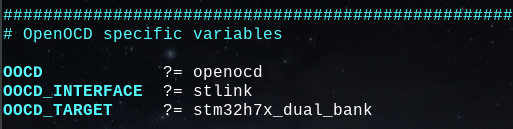

Jika menggunakan teks editor jadul dan Makefile, konfigurasi script target pada OpenOCD di set ke “dual bank” (Karena chip ini mempunyai 2 flash bank yang terpisah). Contoh konfigurasi pada Makefile.rules libopencm3. (Sesuaikan dengan platform yang digunakan jika tidak menggunakan libopencm3).

Konfigurasi ini akan menambahkan opsi set DUAL_BANK 1. (Nilai 1 berarti dual bank onfire 🙂

Untuk flashing, pada script target stm32h7x.cfg, hilangkan juga opsi srst_only (jika ingin) agar flashing berjalan mulus tanpa menekan hardware reset secara manual. Cari di bagian #use hardware reset.

Hal lain, flag FPU stm32h7 ini menggunakan -mfpu=fpv5-d16 dalam kasus saya.

Abaikan semua di atas jika Anda menggunakan STM32CubeIDE.
