F(RF), F(Image), & LO

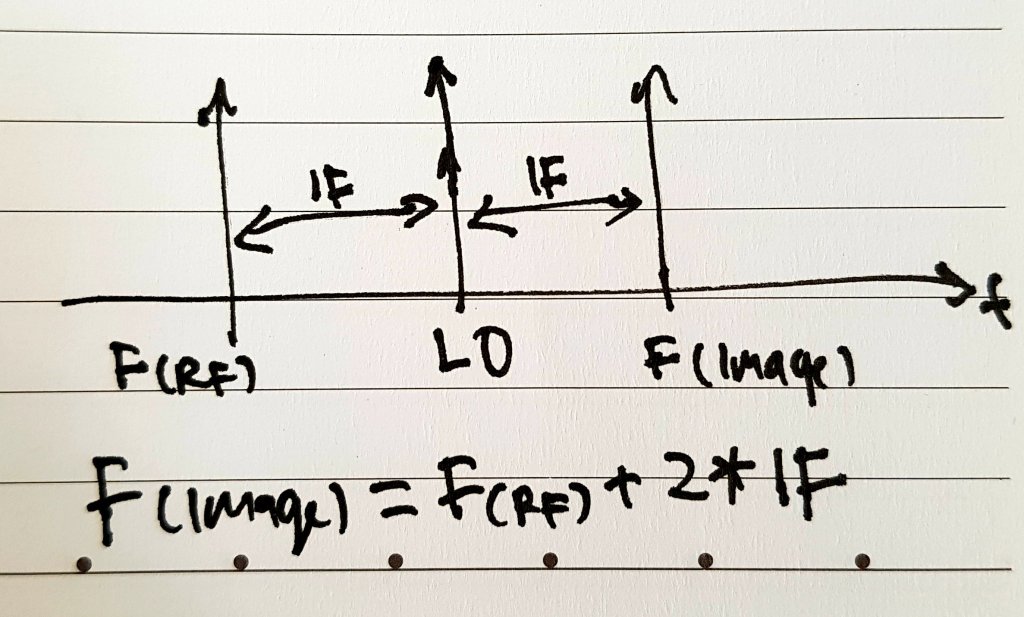

Paijo tune di frekuensi F(RF). Bagian front end seperti gambar di bawah. Gambarkan grafik hubungan antara F(RF), F(Image), dan LO. Tulis juga formula untuk F(Image)!

Jawaban sambil nyruput kopi, plus google sana-sini lol


Paijo tune di frekuensi F(RF)= 7MHz. Jika RX punya IF =10MHz, berapa F(Image)? Berapa LO yang dipakai Paijo pada RX nya?

F(Image)=F(RF)+2*IF

F(Image)=7MHz+2*10MHz=27MHz

LO=|F(RF)+-IF|

LO=|7+-10| LO=3MHz atau 17MHz


Paijo tune di frekuensi F(RF)=7MHz. Jika RX punya LO=17MHz, berapa IF?

IF=|F(RF)+-LO|

IF=|7+-17|=10MHz atau 24MHz


Berikan formula agar RX kacau balau!

F(RF)=F(Image) idealnya…atau pilih IF sekecil mungkin. Agar filter kesulitan memisahkan antara F(RF) dan F(Image)!


Jika F(RF) adalah pacar Paijo, dan F(Image) mantan pacar, bagaimana agar mantan menjauh?

Pilih nilai IF sebesar mungkin! Cuma untuk single conversion, jangan terlalu besar juga. Intinya mantan menjauh (image rejection) dan kencan sama pacar (selektifitas F(RF)) mudah.


Berapa idealnya nilai IF?

Tergantung stok xtal! LoL
