Impedansi Input/Output MC1350

Sekedar catatan 🙂

Datasheet MC1350 menampilkan grafik mmho atau mS pada input/output admittance. Satuan mho atau S (Siemens). 1 mmho = 10^-3 mho. Atau boleh saya tulis 1S =10^3 mS = 10^6 uS. Sebagai contoh 7200 uS = 7,2 mS =0,0072 S.

Rumus untuk mengetahui impedansi input dari MC1350 sebagai berikut :  R=1/sqrt(b11^2+g11^2). Contoh : MC1350 digunakan sebagai IF amplifier pada frekuensi 20MHz. Pada grafik Input Admittance, tarik garis pada frek 20MHz. Diketahui nilai b11=1 mmho dan g11 = 0.4 mmho.

Maka impedansi input  R=1/sqrt((1*10^-3)^2+(0.4*10^-3)^2) lanjut R= 1/sqrt(10^-6+0.16*10^-6) lanjut R=1/sqrt(1.16*10-6) lanjut R=1/0.001077033  R=928.47 Ohm.

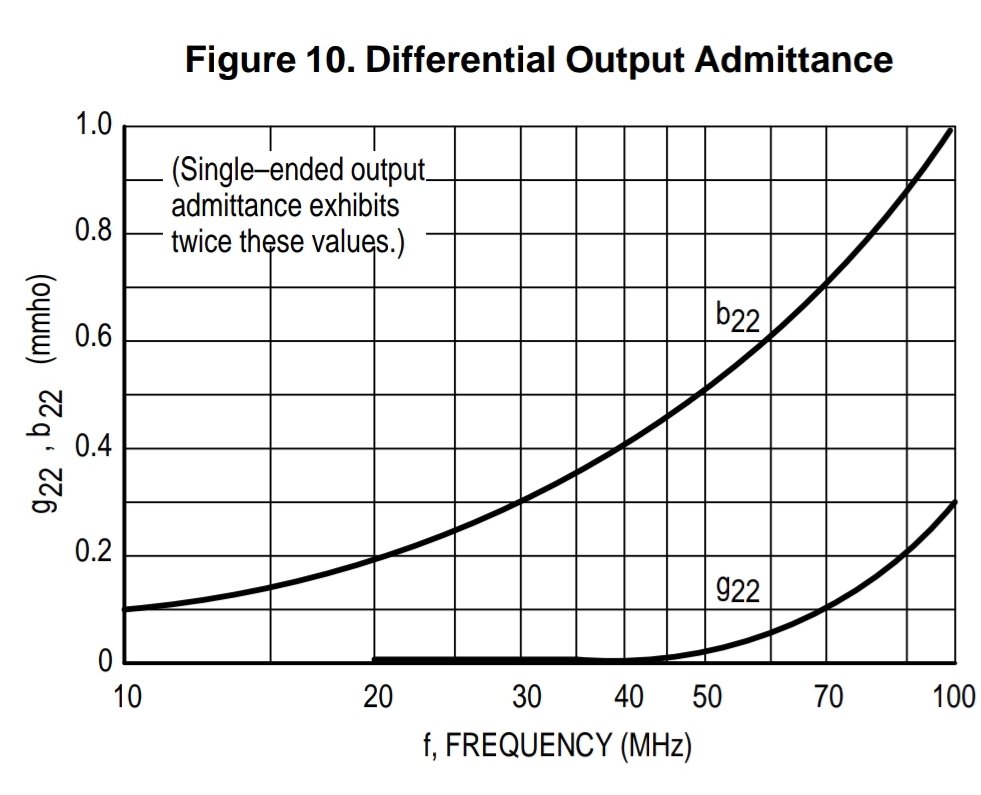

Sedang untuk output impedansi R=1/sqrt(b22^2+g22^2) untuk differential. Jika menggunakan single output pada MC1350 tinggal kalikan 2 hasilnya. Contoh output impedansi pada frekuensi 20MHz : R=1/sqrt((0.2*10^-3)^2+0) lanjut R=1/sqrt(0.4*10^-6) lanjut R=1/0.0006324555 R=1581.14 Ohm. Kalikan 2 jika digunakan untuk single output.
