TUF-1SM Frequency Mixer di 40M Band

Mencoba kemampuan TUF-1SM dengan rangkaian TIA (Termination Insensitive Amplifier) dan UglyDDS Si5351. Karena TUF-1 bisa di drive sampai 50mW, maka Si5351 aman-aman saja untuk drive langsung DBM ini.

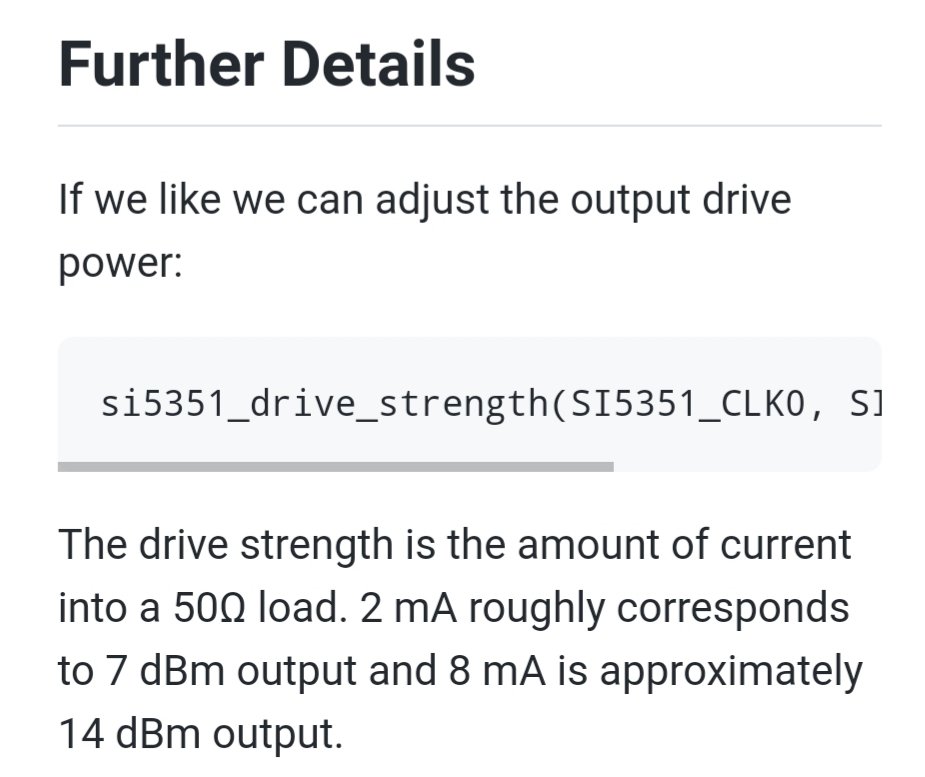

Output Si5351 sebesar 2mA setara 7dBm (5mW) dan 8mA output sekitar 14dBm (25mW). Lihat link ini. Drive lebih dari 50mW pada input TUF-1 akan merusak TUF-1 ini (kata datasheet).

Berapa output Si5351 untuk TUF-1SM? Berdasar datasheet, conversion loss terkecil jika LO=10dBm. Tapi dengan efek VSWR dan lain sebagainya. Anjuran dari pabrik adalah 7dBm atau 2mA pada output Si5351. Mungkin ingin dicoba 4mA untuk mencapai conversion loss terkecil. Atau sekalian 8mA? Khan namanya suka-suka yang eksperimen. Hahaha.

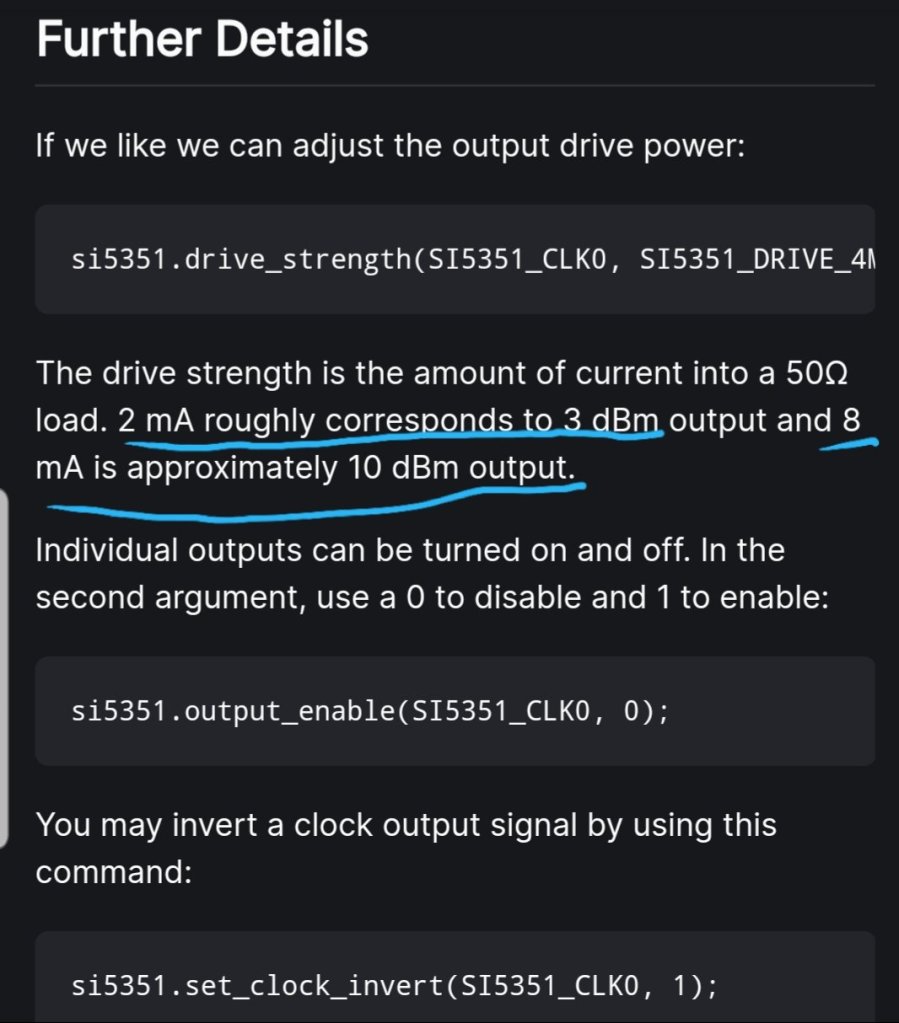

Update : Lihat link NT7S. Mau ikut yang mana terserah. Hehe

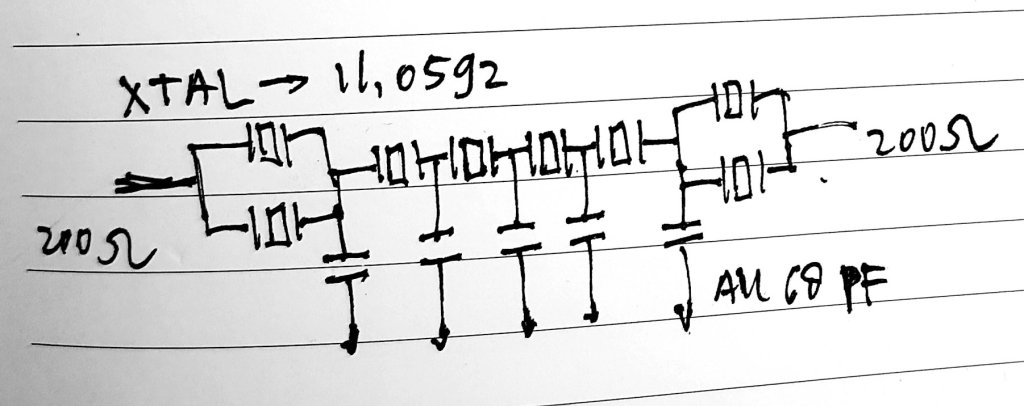

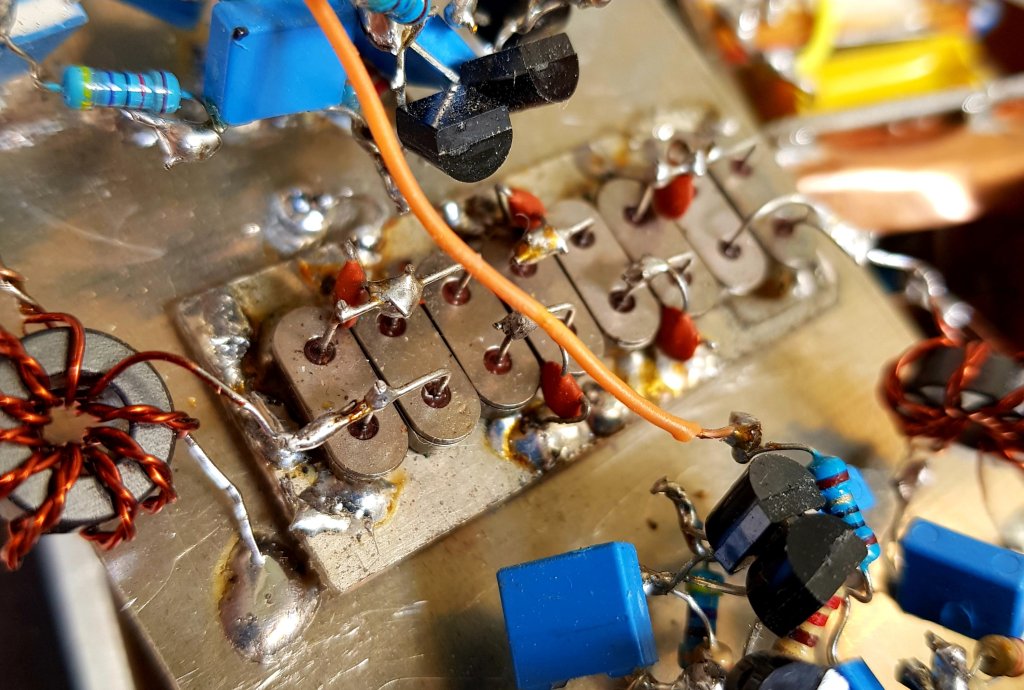

IF pada frekuensi 11,0592MHz dengan xtall sebanyak 8 biji (6 tangga, bagian awal dan akhir xtal diparalel). Impedansi ladder xtal 200 Ohm, digunakan bifilar 1:4 untuk konversi dari 50 Ohm ke 200 Ohm dan sebaliknya.

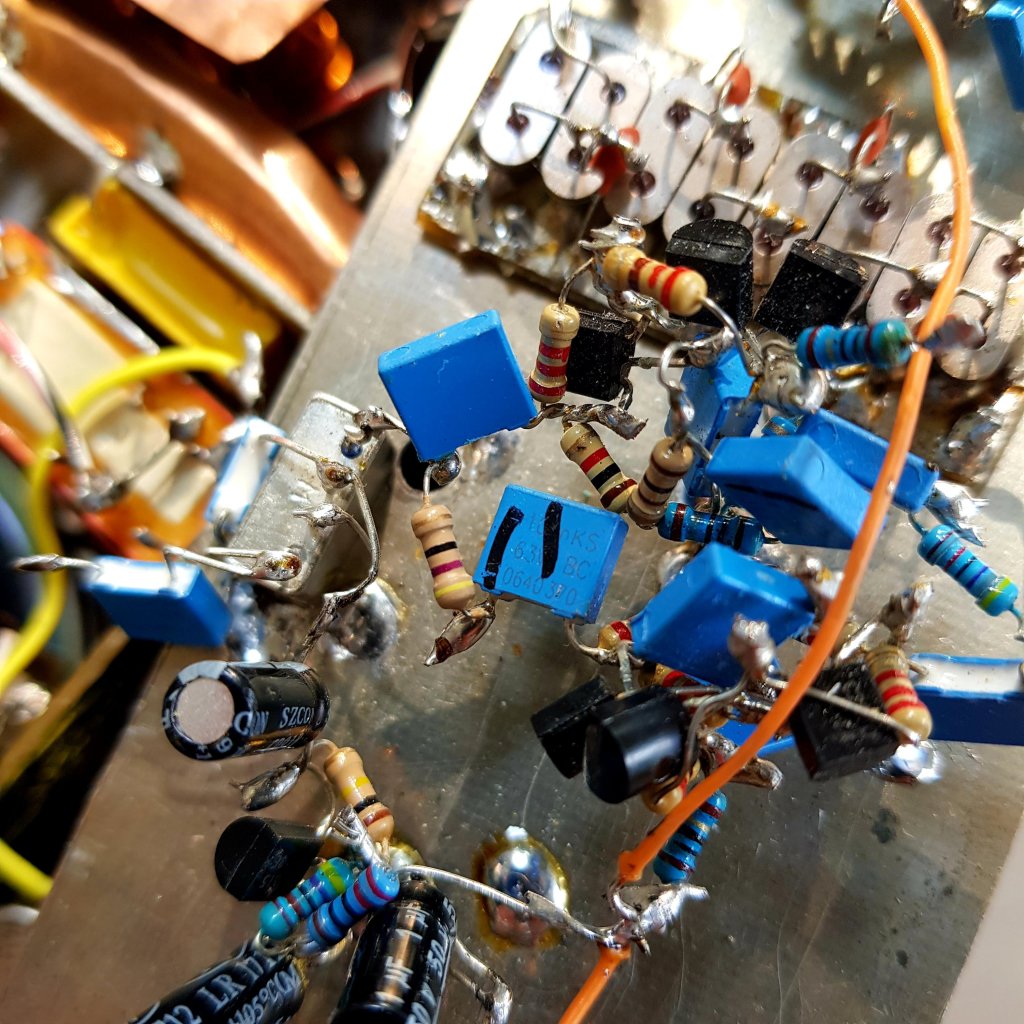

Satu blok TIA punya gain 16dB. Ada 2 blok rangkaian dengan total gain 32dB (jika dipakai semua). Angan soal 16dB ini sederhana…. jika yang diingat 10dB = 10:1 dan 3dB=2:1 maka 16dB =10dB+3dB+3dB. Penguatan 16dB ini =10x2x2=40x. Kalau 32dB ya 40×40=1600x :).

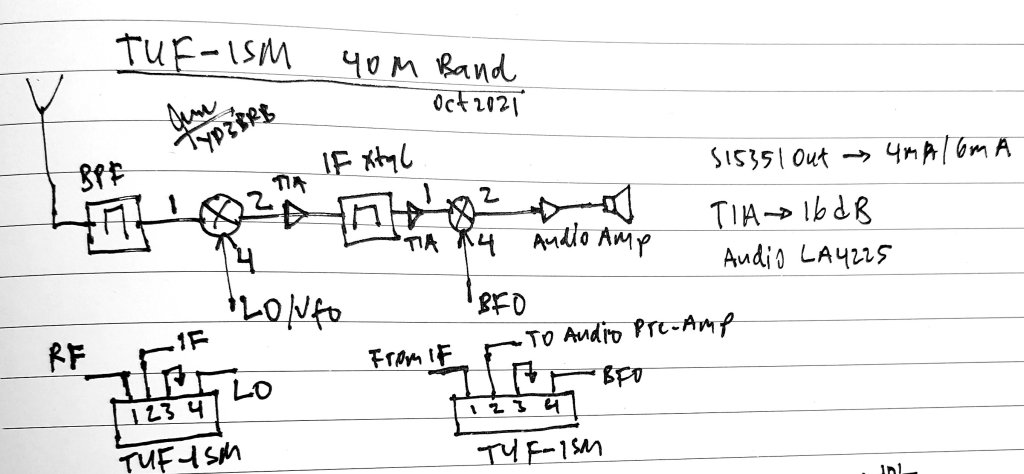

Urutan hitungan sebagai berikut (kira-kira saja)= BPF =-2dB, TUF-1 SM= -7dB, TIA-1 =16dB, IF xtall=-3dB, TIA-2 =16dB, TUF-2 =-7dB. Jadi Gain total (tanpa audio amplifier)= -2dB-7dB+16dB-3dB+16dB-7dB=13dB. Setelah masuk amplifier x dB hasil overload hahaha. Volume audio mesti kecil agar modulasi enak di dengar. Terlalu besar kalau pakai 2 blok TIA dengan total 32dB menurut saya sich.

Kalau hanya pakai 1 blok TIA (16dB), ibarat makan 1 piring belum kenyang. Pakai 2 blok TIA, seperti makan 2 piring kekenyangan. Kalau 1,5 piring mungkin baru pas. Mungkin 1 blok TIA dengan 22dB-24dB baru pas. Atau 2 blok TIA dengan masing-masing blok 12dB baru pas juga. Mungkin ya… karena belum coba :).

Mencoba hanya pakai 1 blok TIA, hasil kurang mantap tapi jelas untuk didengar. Total gain -3dB jika pakai 1 blok TIA saja. Yang menarik, dengan 1 blok saja, signal akan berkurang separo saja. Apakah ini termasuk besar untuk signal radio? Apalagi ada pre-amp dan audio amplifier.

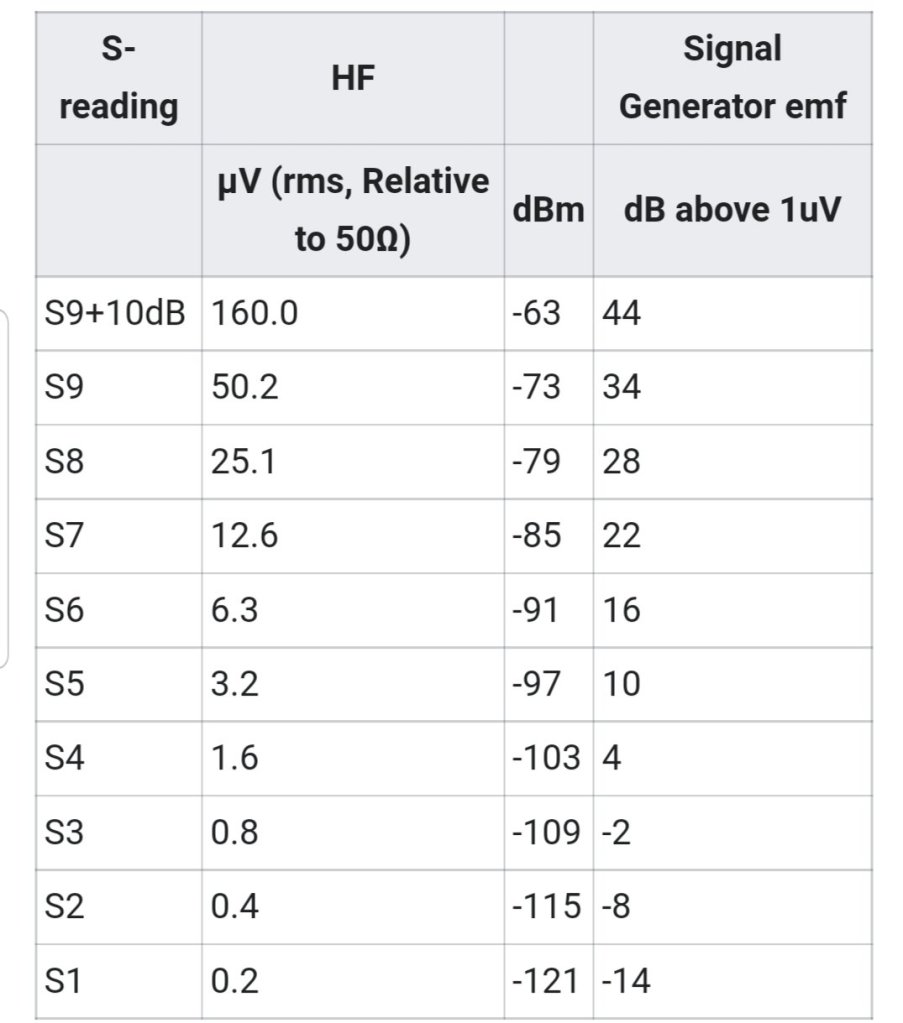

Penguatan -3dB akan mengurangi jatah separuh signal yang masuk. Signal kuat S9 (-73dBm) akan menjadi S8 (-79dBm). Sedang signal S5 (-97dBm) dengan 3,2uV akan hilang diterjang noise hahahha.

VU2NSB membahas Noise floor di 40m Band (juga band lain). Jika ingin lihat bisa klik di sini.

Untuk BFO, tetap konfigurasi DBM. Biasanya digunakan 2 dioda mixer, kali ini mix apa adanya oleh TUF-1SM (4 dioda). Loss jadi -7dB, dibanding -3dB jika hanya single balance mixer.

Rangkaian lengkap tidak saya cantumkan karena belum buat dan saya pikir tidak perlu karena eksperimen ini masih jalan terus.

TUF-1SM ini bentuk mini dari DBM buatan Mini Circuit. Masih saudara alias satu pabrikan dengan ADE-1. Ibarat roti gulung pabrik, kalau gulung sendiri DBM seperti ketela goreng hehehe. Sama-sama enak dimakan.

Update : Hello Kitty plus kopi plus ketela godok supaya adil lol.
