Kencan dengan Debi eh dB

Istilah dB atau desibel bagi para homebrewer banyak dipakai. Cuma, materi logaritmik masa SMP/SMA lalu kadang banyak lupa. Lebih baik ingat si Debi, atau Desi. Jangan lupakan Bella juga.. sambil ngopi, sambil nyolder sana-sini.

Kalau antena tetangga punya penguatan 3dB, maka signal akan dikuatkan 2x. Jika amplifier diklaim 26dB, maka 1W signal yang masuk akan keluar 400W (penguatan 400x). Jika filter BPF punya redaman 3dB, signal yang masuk akan berkurang setengahnya.

Cuma antena itu benda mati, bukan amplifier dengan aktif transistor. Lha kalau antena dengan 3dB gain maksudnya apa? Ya pola radiasi RF saja yang difokuskan. Kalau suka hotdog isi sosis panjang tentu hotdog ini seperti pola radiasi antena dengan 3dB gain dibanding burger bulat dengan 0 dB gain hehe. Radiasi Dengan pola tertentu seperti tetangga yang kurus tapi tinggi. Cocok buat ambil mangga yang menggantung tinggi. Tapi resikonya, kepala sering kejeduk batang pohon saat mendaki di bukit :).

Hati-hati soal penulisan! Redaman 3dB adalah penguatan -3dB. Hutang 50 ribu sama dengan -50 ribu. Trus hutang dengan siapa?… Tapi hutang -50 ribu sama saja punya uang 50 ribu dikantong hahaha. Baiklah pokoknya Anda paham yang dimaksud. Angka dB ini relatif. Kalau penguatan sebelumnya 20dB, maka -3dB akibat kabel jelek ya terhadap modal 20dB. Hingga tinggal 20dB-3dB=17dB.

Enaknya, hubungan antar dB ini tinggal di jumlah dan kurang. Misal satu sistem RX punya 8 blok (contoh soal level S3). Misal : Filter BPF -3dB, penguat frontend 15dB, Mixer pasif DBM -8dB, penguat lagi 10dB, xtal filter -5dB, penguat lagi 10dB, mixer lagi -7dB, penguat lagi 20dB. Total = -3+15-8+10-5+10-7+20=32dB… Total penguatan 1600x.. RX seperti kapal pecah kena Tomahawk nyasar hahaha. Baiklah ini sekedar contoh saja.

Angka 32dB berasal dari 3dB+29dB dari krepekan coretan di atas kertas. Jika 3dB 2:1 dan 29dB 800:1, maka 32dB=(2×800):1=1600:1. Mudah bukan?

Jika 2 blok penguatan adalah 6dB dan 10dB, maka total penguatan 16dB. Kalau 6dB itu 4:1 dan 10dB itu 10:1, maka 16dB itu (4×10):1 atau 40:1.

Daftar dB ini dapat dikembangkan sendiri dari beberapa poin yang diketahui. Cukup ingat beberapa saja. Tentu Anda dapat menggunakan kalkulator online. Corat-coret diatas kertas ini bisa buat hiburan sambil ngopi dan makan pisang goreng…

Contoh lain: filter LPF jelek -6dB, tambah kabel coax jelek 100M dengan -9dB, maka total redaman 15dB. Atau penguatan -15dB. Berapa sih 15dB? Dicoretan kertas di atas tidak ada angka 15dB hehe tapi ada angka 6dB dan 9dB. Iya, 15dB adalah 32:1. Booster 1000W Anda sebelum mencapai antena tinggal 1000/32=31,25W saja.

Berapa penguatan 40dB? Lihat krepekan dulu :). Yach 10000x. Angka ini besar sekali hehehe. Ingatnya 10dB itu 10:1. Jadi 40dB=10dB+10dB+10dB+10dB. Kalau dihitung tinggal kalikan saja 10x10x10x10=10000.

Sekarang soal dBm

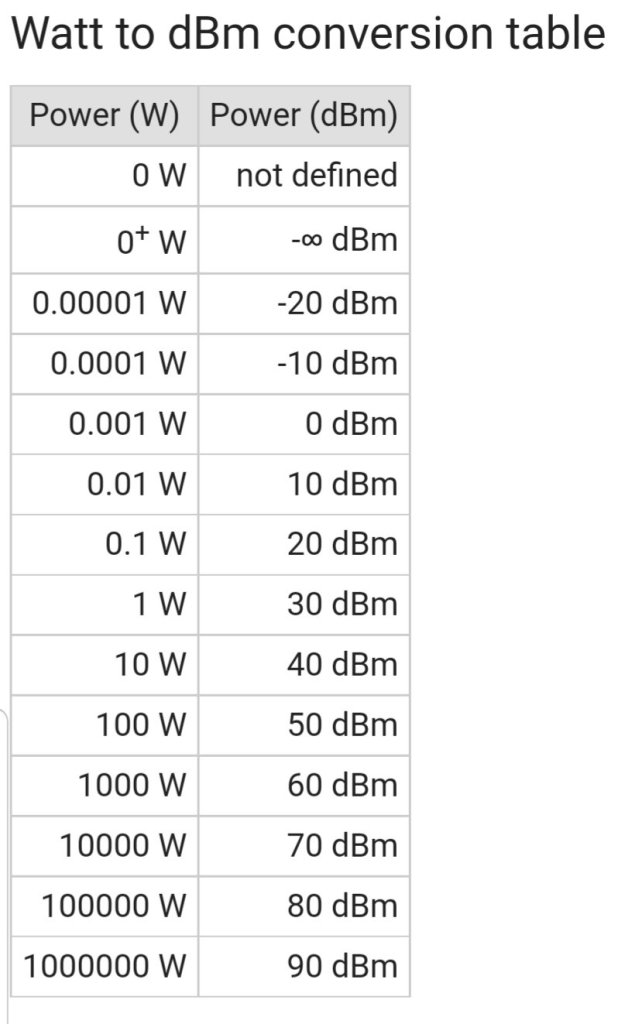

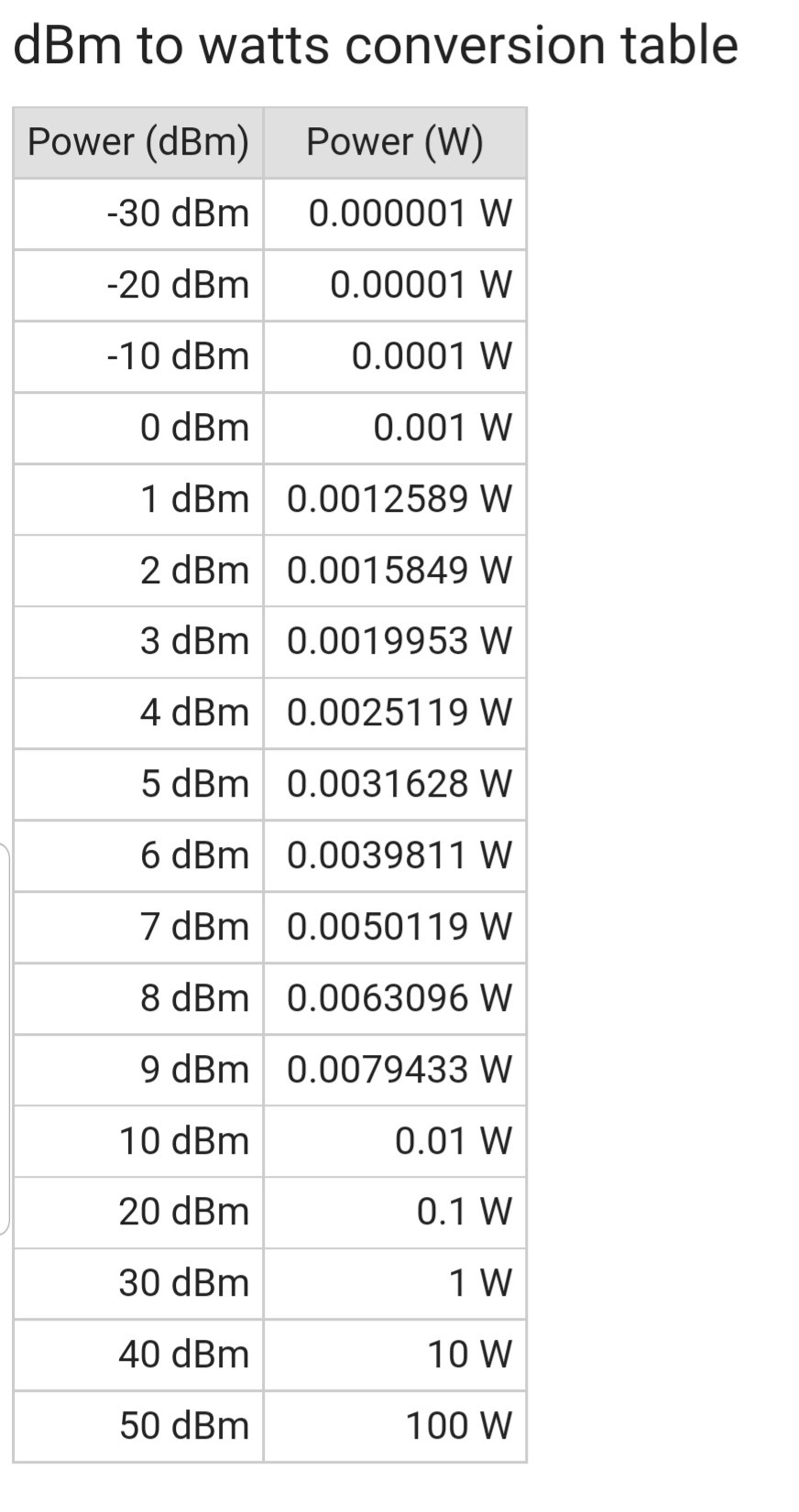

Bagaimana dengan dBm? (Pacar dBm adalah 1mW. Maksudnya, dBm selalu berpatokan dengan 1mW dalam konsesusnya. Dimanapun, kapanpun, ditahap apa saja). Kalau dB tergantung dengan siapa kencannya. Penguatan 10dB… berapa nilainya? Tergantung berapa inputnya. Kalau 1W ya keluarnya 10W. Kalau dBm tidak perlu angka lain. Langsung tembak ceritanya.

Paijo buat booster dengan 8x mosfet IREX ditanya tetangga berapa outputnya? Karena ingin keren dijawab bisa 60dBm. Lha kok loyo gitu kata tetangganya? Whattt? 60dBm itu 1000W bro!

Kalau butuh input 20W untuk bisa mencapai 1000W itu urusan dB. 50x penguatan itu 17dB! Jadi amplifier Paijo punya gain 17dB. Jadi kata Paijo…Amplifier 8x IREX dengan bokong sexy ini dengan input 43dBm akan keluar 60dBm. (Pakai kalkulator 43dBm=20W).

Semoga tetangga Paijo paham.

Omong 1000000W lebih sederhana dengan 90dBm. Tidak kebanyakan telor. Signal lemah -20dBm lebih mudah dibanding 0,00001W. Ini juga banyak telornya.

Jika si Desi, Debi, dan Bella paham soal dB dan dBm ini…jangan ragu lagi tuk dijadikan pacar! Wanita yang langka bro hahaha
