Antena “Kepepet” Dipole (HF,VHF, & UHF)

Jika yang dipunyai hanya kabel coax itu sendiri. Cara paling mudah adalah merobek lapis luar coax dan membentang isi kabel (inti dan ground) secara terpisah.

Yang inti membentang ke kiri, yang ground ke kanan. Atau yang inti ke atas, yang ground ke bawah. Mau lurus atau V atau diagonal terserah. Namanya aja kepepet hehehe.

Kalau ada toroid bisa digunakan sebagai choke.

Terus berapa total panjang? Tinggal bagi saja nilai 300 dengan frekuensi yang diinginkan (MHz). Hasilnya boleh dikali 1/2 atau 1/4.

Rumus ideal ” λ = v/f” . v = kecepatan rambat gelombang. Sedang f=frekuensi.

Jika diinginkan antena untuk Rx FM radio, anggap saja 100MHz, maka panjang total antena = 300/100 = 3 meter. Itu untuk 1λ. Lebih praktis pakai 1/2λ, atau 1/4λ.

Ok, pakai 1/2λ, maka total panjang antena 1/2 x 3 meter = 1,5 m. Maka cukup sobek lapis luar pelindung coax kira-kira 1/2 nya saja yaitu 0,75 meter. Iya karena saat dibentang sisi inti dan ground, total panjang 1,5 meter.

Bagaimana kalau ingin 1/4λ saja?

1/4 x 3 meter = 0,75 meter total panjang. Jadi cukup sobek coax sepanjang 1/2 x 0,75 meter. Sekitar 38 cm.

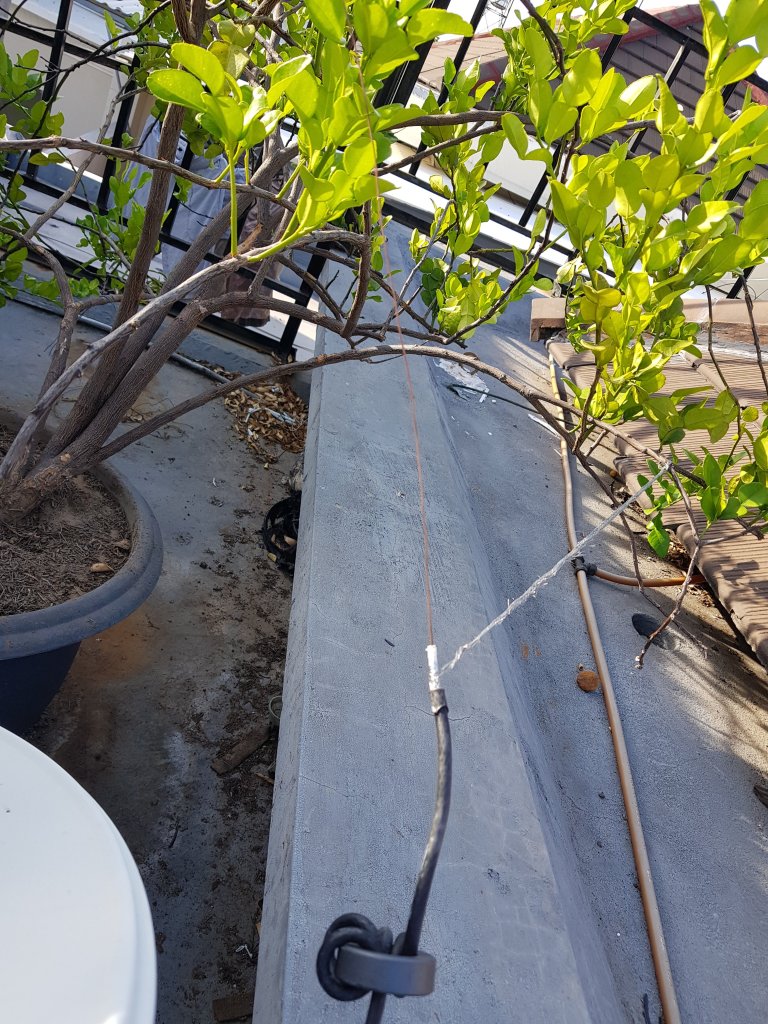

Kemudian kabel dibentang. Ujung yang satu nempel tembok tetangga kiri, yang lain tembok sisi kanan. Kalau kurang panjang, sambung dengan tali rafia hehe.

Contoh lain : 433MHz

Panjang total =300/433 =0,692 meter. Dibulatkan 70 cm. Ingin 1/2λ saja. Maka total panjang antena 1/2 x 70cm = 35 cm.

Contoh lain : 2,4GHz

Panjang total =300/2400=0,125 m. Yach cuma 12,5 cm. Kalau 1/2 λ cuma 6,25cm. Pada ujung kabel RG174, sobek saja sekitar 3-4cm. Atur total panjang 6,25 cm. Jepit dengan kertas/plastik supaya posisi konstan.

Meski kepepet, ini formula antena paling sederhana, paling mudah dibuat, dan hasilnya mantap.

_______

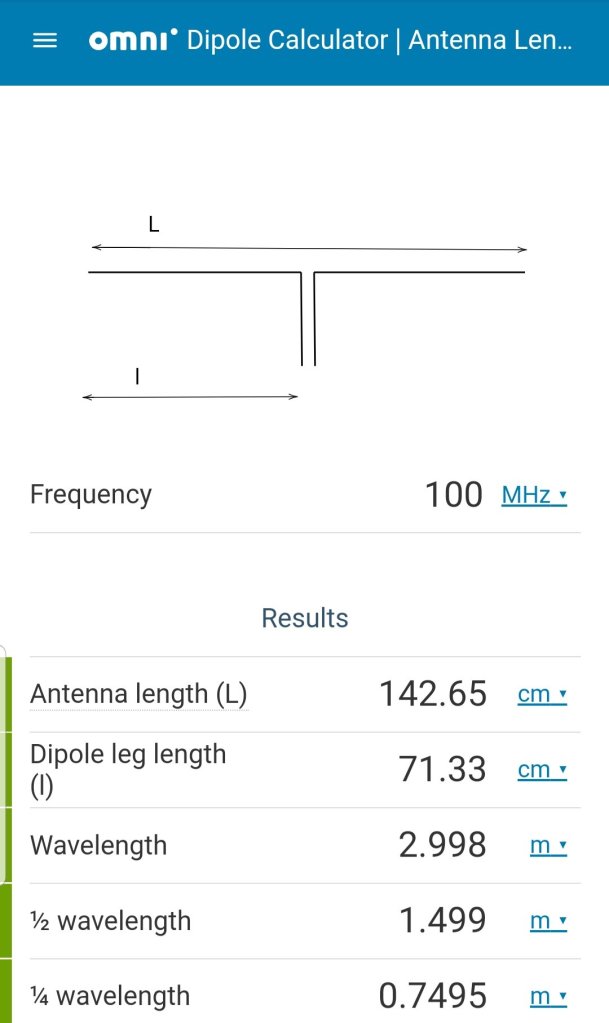

Tapi…tapi mengapa perhitungan bisa beda sedikit kalau pakai calculator antena? Iya karena koefisien pancaran ikut dihitung.

Bahan kabel dari tembaga? Aluminium? Berapa diameternya? Yach biasanya dikalikan (sekitar) 0,96 – 0,98 akhirnya.

Hasil perhitungan model kepepet hanya beda sedikit saja dengan calculator antena dan bisa diabaikan. 🙂

Oh yaa…Jika punya toroid, putar berapa lilit sebelum ujung coax. Tujuannya, agar signal liar yang mau nebeng sisi ground coax, diblok oleh toroid.
