GNU Radio – RX NBFM HackRF One

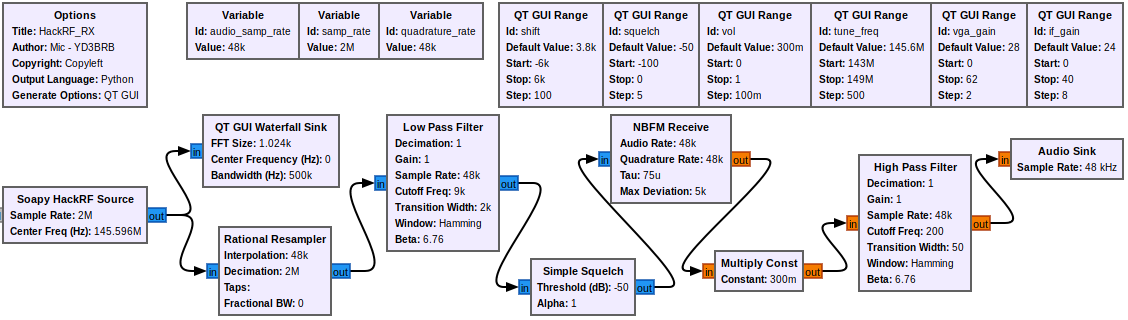

Penerima sederhana NBFM dengan HackRF One. Digunakan ICOM IC-V80 sebagai pemancar VHF (cukup low power 3W saja agar hemat baterai dan dengan antena bawaan).

Pada eksperimen ini, jarak antara HT dan HackRF One hanya 1,5 meter saja :). Untuk HackRF One menggunakan antena RH779.

Untuk HPF (High Pass Filter) dilakukan uji coba sampai suara enak terdengar. Jadi nilai cutoff freq bisa dicoba berbeda. Jika tanpa HPF suara receiver sudah mantap terdengar, bagian ini bisa dihilangkan.

Untuk variabel Shift, perlu uji coba juga, karena tiap perangkat HackRF One bisa berbeda satu sama lain untuk urusan frekuensi. Jika selisih nilai frekuensi =0 Hz, justru suara kacau dengan noise tinggi. Dalam kasus saya, pergeseran +- 3,8KHz – 4KHz sudah oke. Tergantung juga samp_rate yang dipakai.

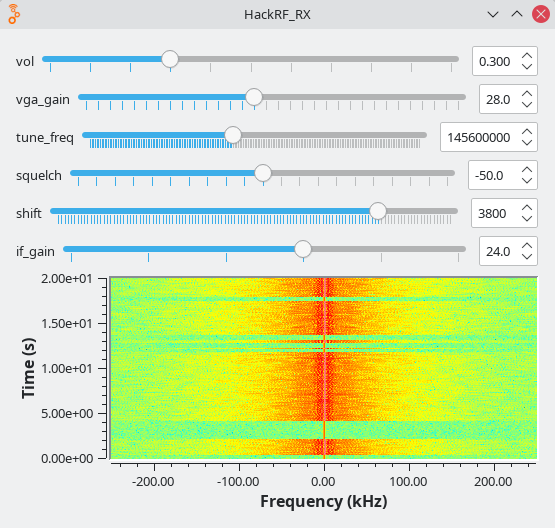

Untuk urusan Waterfall Sink, hanya sekedar saja asal tampil grafik hehe. Jadi bisa dimodifikasi agar lebih baik lagi.

Saya mencoba baik SoapyHackRF maupun punya Gr-osmocom. Keduanya bisa bekerja dengan baik. Untuk tampilan, punya Soapy lebih sederhana dan hemat tempat :).

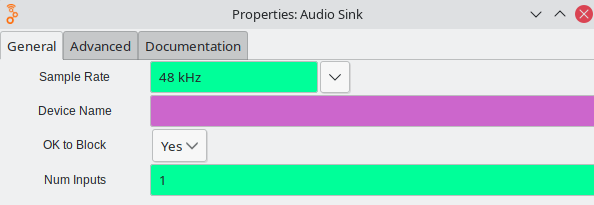

Jika ingin mendengar rekaman dari output sound card. Saya berbicara lewat ICOM V-80 pada frekuensi 145.6 MHz, dan ditangkap oleh HackRF One yang dijalankan oleh GNU Radio. Jarak hanya 1,5 meter saja antara pemancar dan penerima.
