TX HackRF One – SDRangel

Testing awal SDRangel untuk TX HackRF One. Set asal saja, yang penting tahu kalau bagian TX oke.

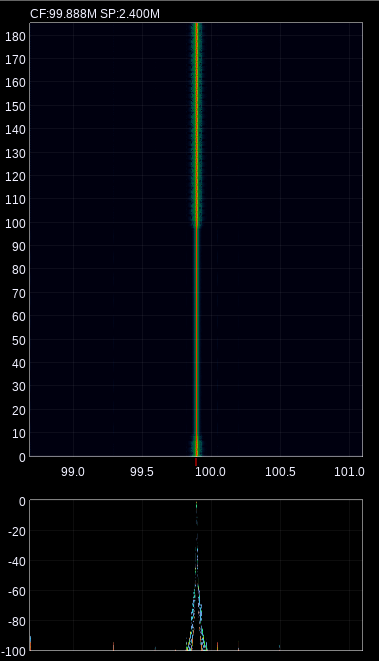

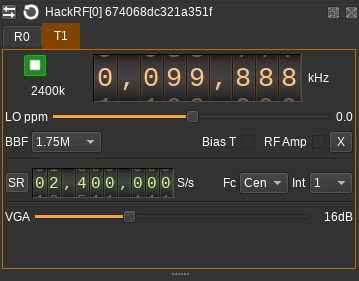

Karena antena yang terpasang adalah dipole untuk frekuensi 100MHz, maka saya set Tx di 99,888MHz. Modulator yang dipakai adalah NFM Modulator. Signal yang dipancarkan mode CW : “CQ CQ yd3brb here”

Oh ya, daya yang dipancarkan HackRF One hanya orde mW saja 🙂

Untuk penerima digunakan RTL-SDR mode CW yang terpasang pada laptop dengan Gqrx. Meski signal yang diterima kecil, tapi suara jelas dan tajam.

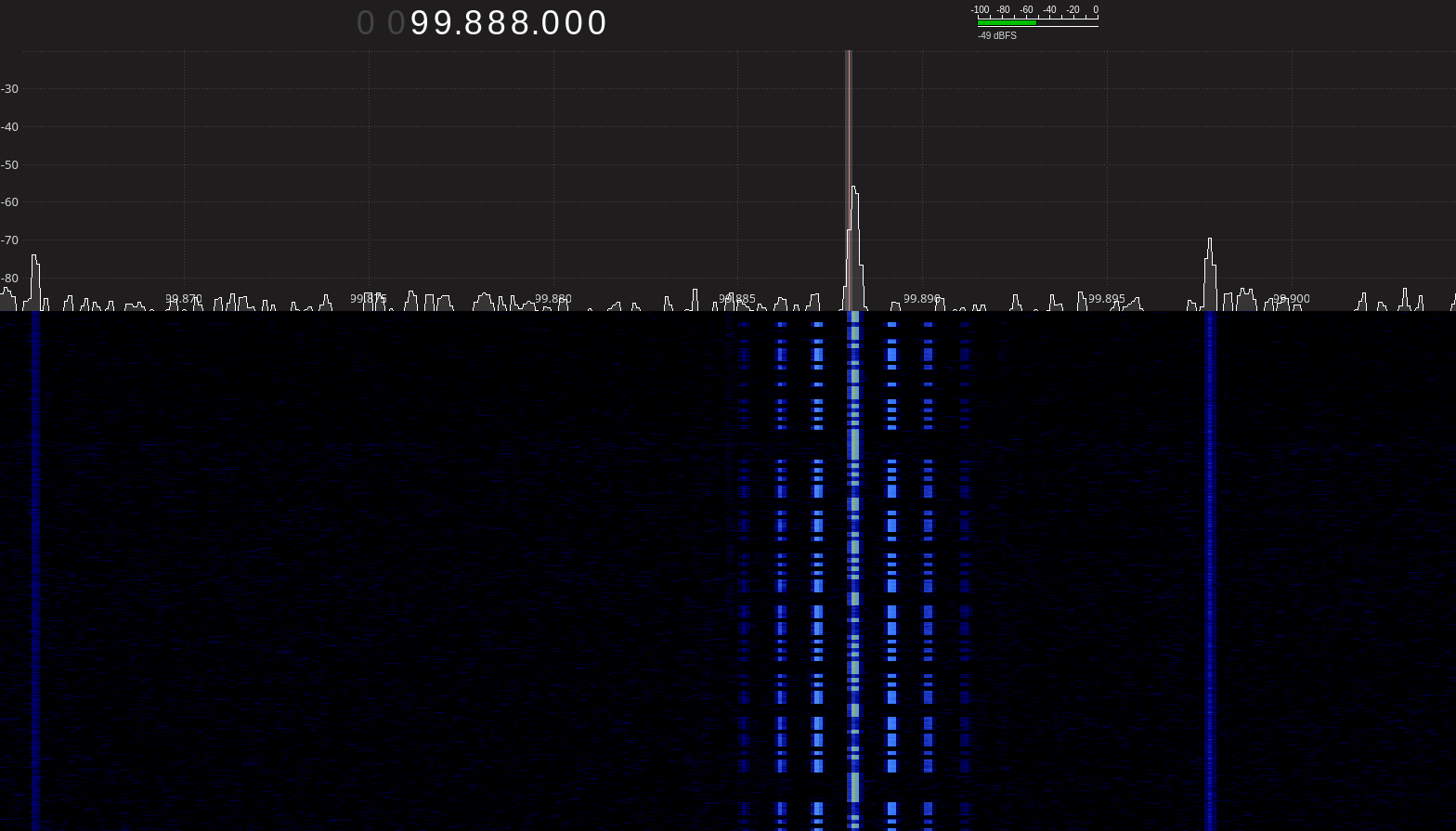

Gqrx perlu diatur supaya bisa menampilkan signal CW. Set agar filter narrow juga. Kalau dari grafik, tetangga kiri-kanan ikut terkena imbas cukup besar. Pemancar tanpa filter ya seperti ini hasilnya.

Catatan :
Untuk pemakaian real, perlu ditambahkan BPF dan amplifier pada TX agar layak pakai. Untuk resminya, perlu lisensi juga jika dipakai untuk komunikasi.
