GNU Radio & HackRF One – Spectrum Analyzer

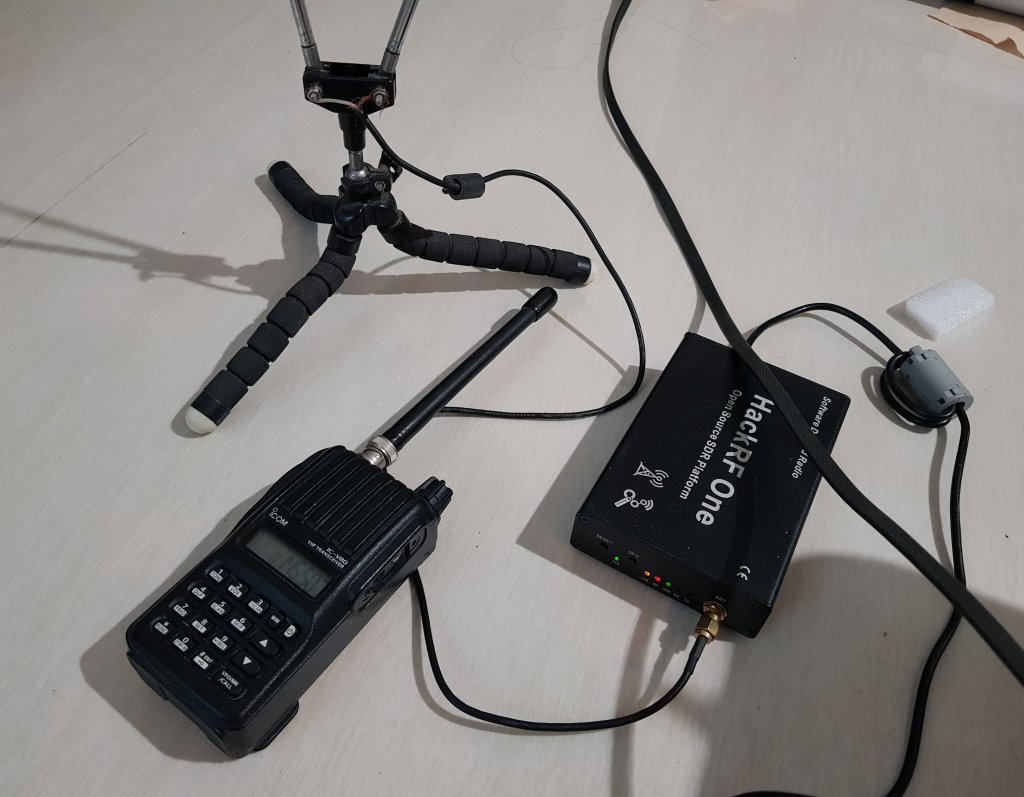

Ingin membuat tampilan spektrum dari perangkat ICOM IC-V80 yang bekerja di VHF, dan sekalian spektrum pemancar radio FM sekitar. Jadi saya set 88MHz sampai 200MHz. HackRF One mampu merambah sampai 6GHz sejatinya.

HackRF One punya spesifikasi RF gain 0 atau 14dB, IF gain 0 – 40dB (dengan opsi kenaikan setiap 8dB), BB gain 0 – 62dB (step setiap 2dB). Bandwidth 20MHz, & sampling maksimum 20MHz.

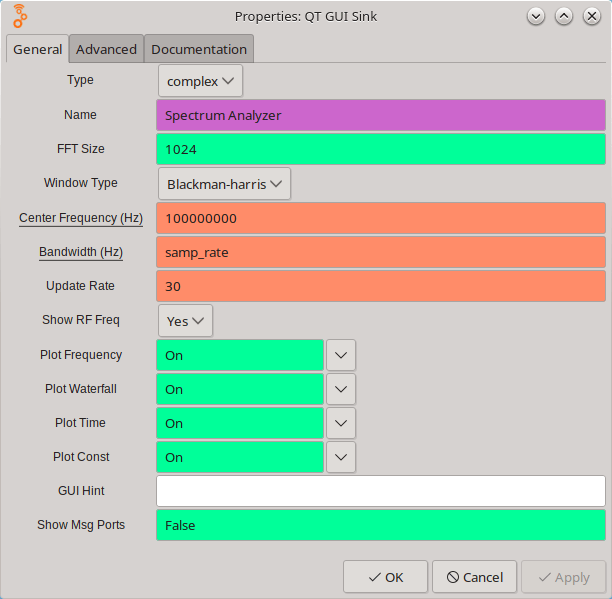

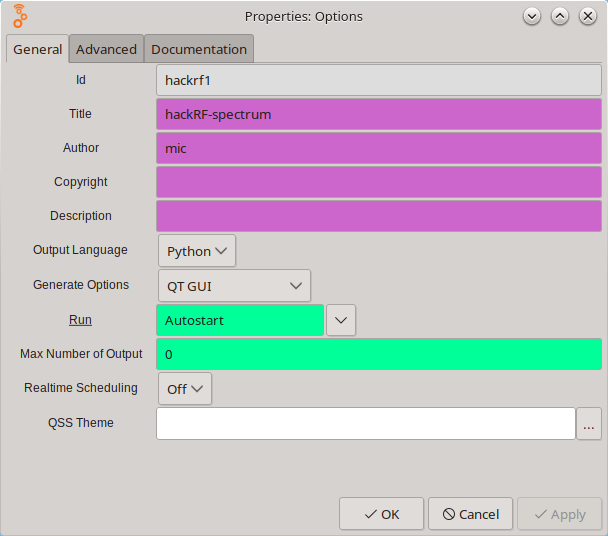

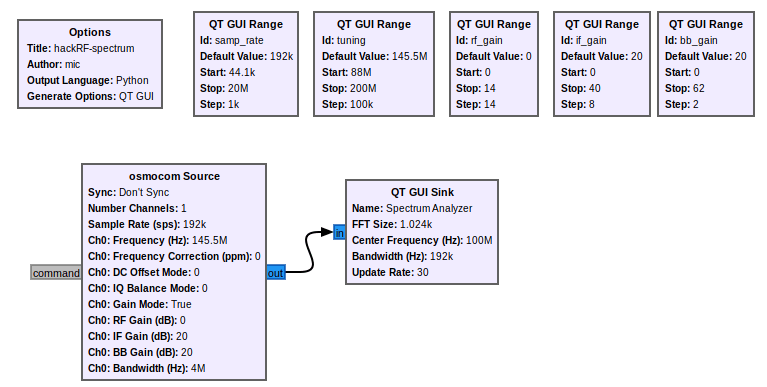

Blok GNU Radio yang saya buat :

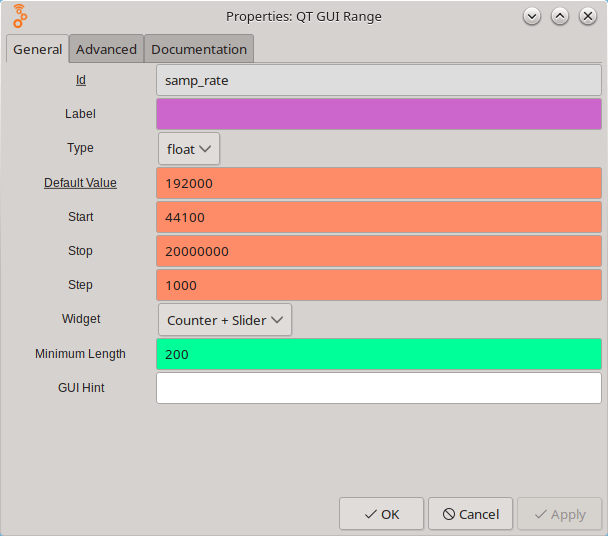

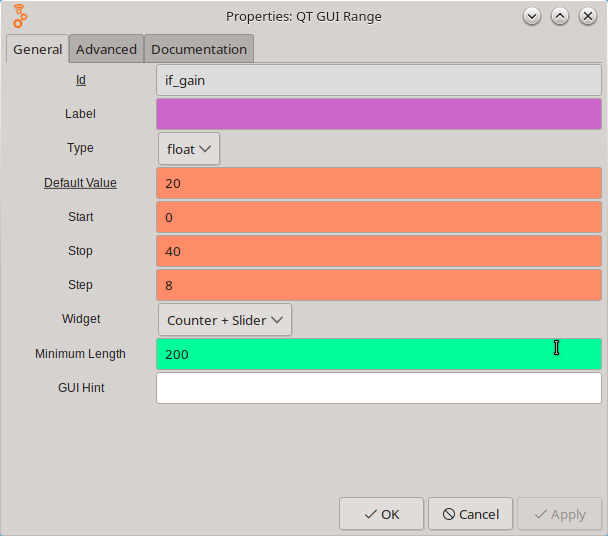

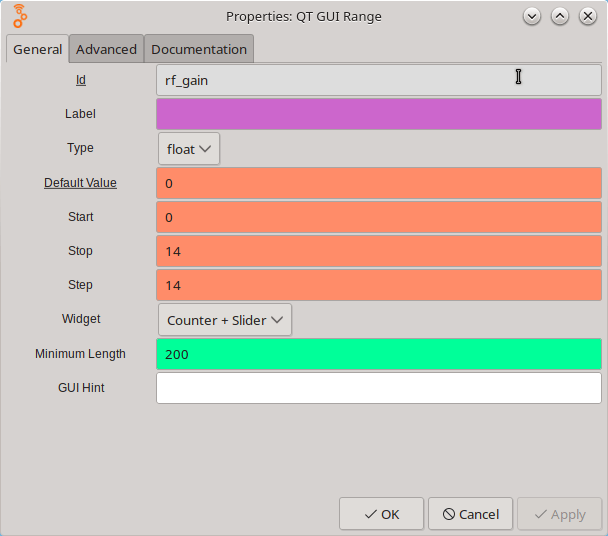

samp_rate 44,1K -20MHz step 1KHZ, tuning 88MHz – 200MHz step 100KHz, rf_gain 0dB/40dB, if_gain 0-40dB step 8dB, bb_gain 0-62dB step 2dB. Default value seperti yang tercantum pada blok.

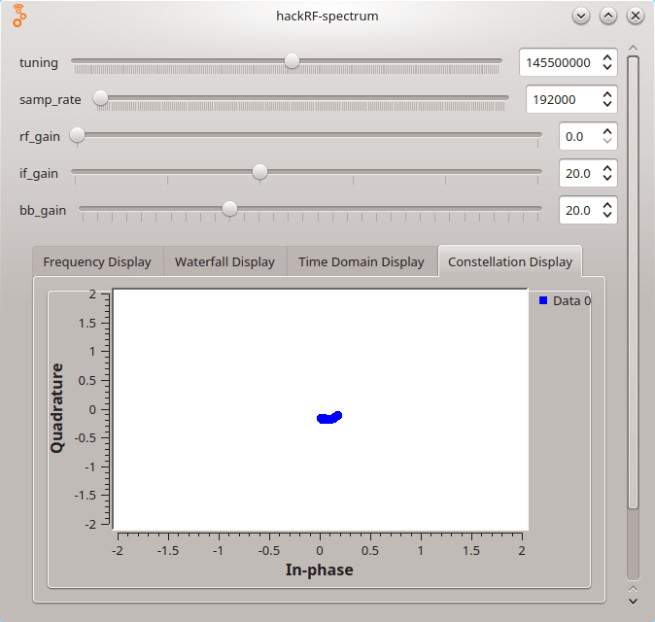

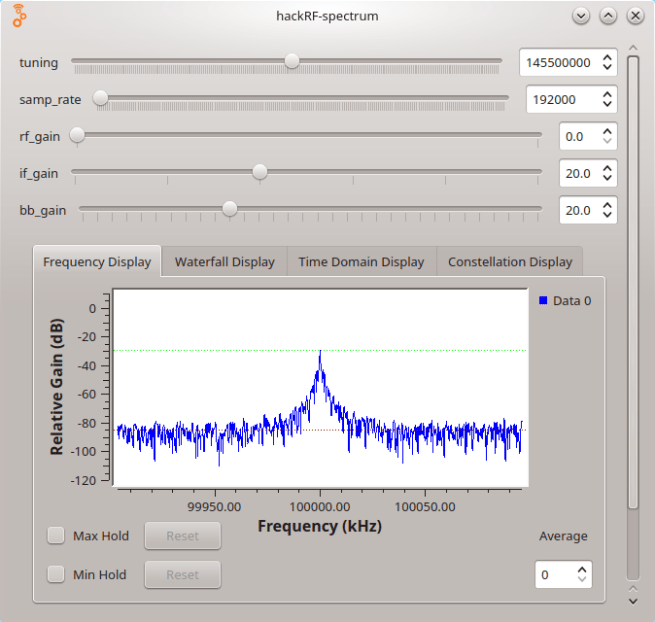

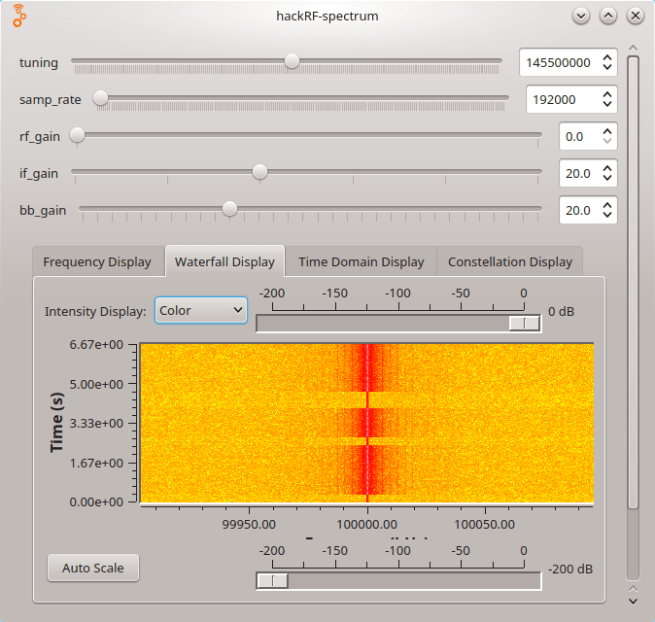

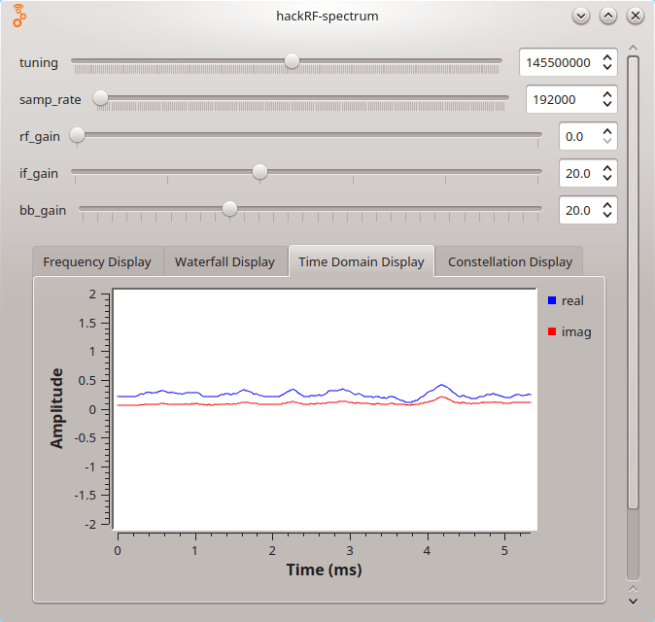

Tampilan Spectrum IC-V80 dengan frekuensi 145,5MHz :

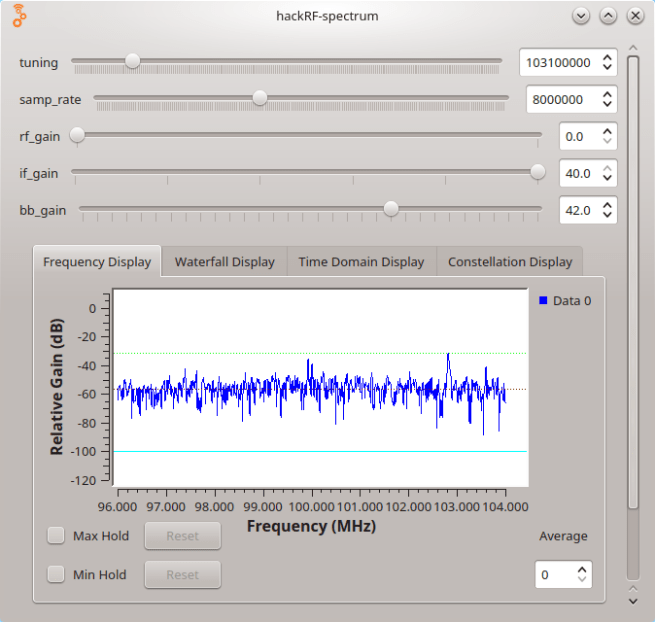

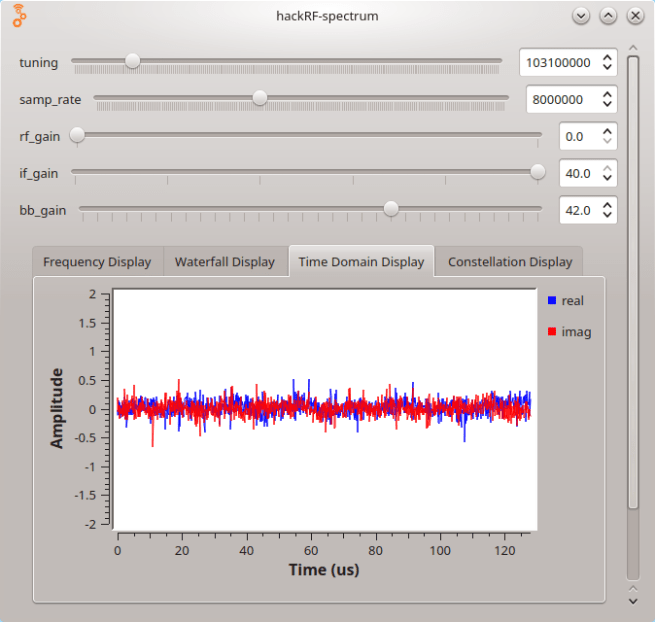

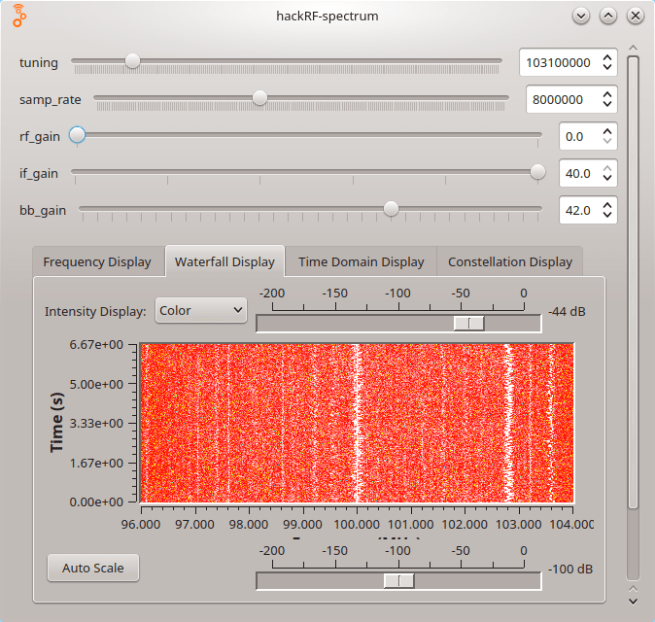

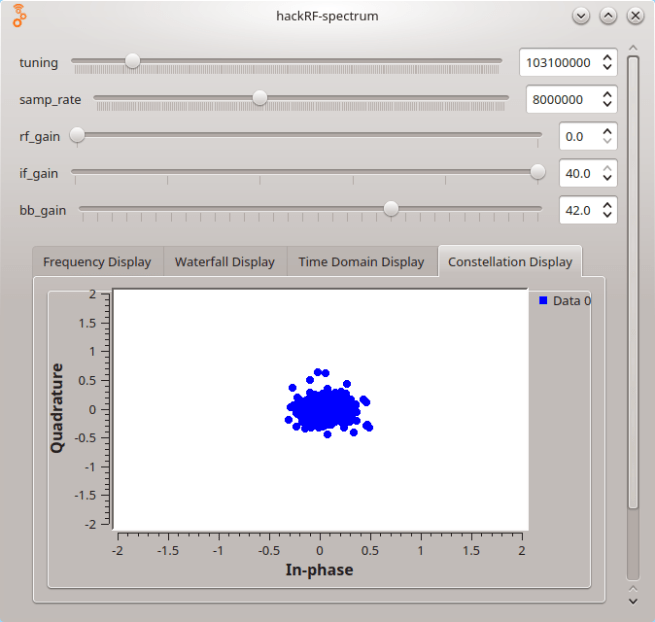

Tampilan radio pemancar FM sekitar :

Catatan :

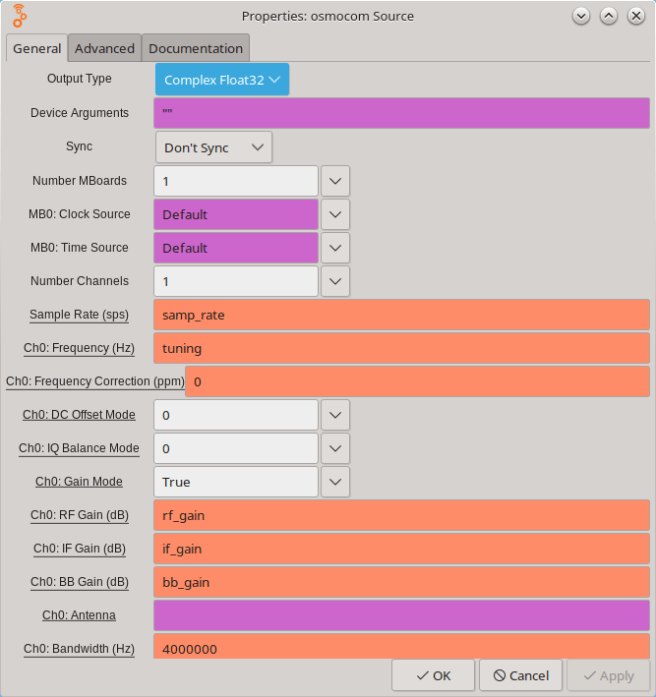

GNU Radio memerlukan gr-osmosdr untuk berkomunikasi dengan HackRF One. Hal penting jika gr-osmosdr dikompilasi dengan versi GNU Radio yang dipakai. Jika Anda instal binary-nya, pastikan juga selaras.

Saya menggunakan GNU Radio 3.9.2git, HackRF One dengan firmware 2021.03.1, dan gr-osmosdr versi git terbaru yang dikompilasi agar jalan di GNU Radio 3.9.
