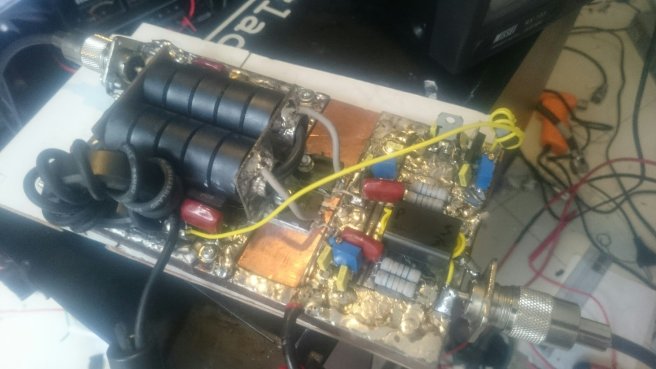

2x IXTQ480P2 HF Linear Amplifier

Menjajal kemampuan IXTQ480P2 punya IXYS semiconductor. Tertarik karena mosfet ini punya daya disipasi sampai 960W. Sedang parameter Ciss, Coss,Rd, dan gm lumayan baik. Hanya saja mosfet ini jarang ada dan punya harga lebih mahal dibanding mosfet IRFP260. Tapi namanya eksperimen, tidak masalah sekali tempo.

Menggunakan tegangan 48V dan “quescient current” 25mA tiap mosfet, hasil pengukuran: Input 1W, output 80-120W. Input 3W, output 500W. PEP, tanpa LPF. Input lebih dari 3W, silahkan coba sendiri 😁 ✌

Mencoba kombinasi transformer input dan output yang berbeda (3L:2L – 1L:3L, 3L:1L – 1L:3L) ideal pada 3L:1L untuk input, dan 1L:2L untuk transformer output. Ukuran diameter kawat sekitar 1,8mm(tertulis 2,5mm2) untuk output dan 1mm untuk transformer input.

xtq2

Transformer input pakai BN43-3312. Mungkin terlalu besar untuk input yang kecil. Cuma hanya itu yang bisa saya pakai :).

Rangkaian standar alias sama dengan sebelumnya (4x IRFP260). Hanya saja karena tegangan bias bisa mencapai 5V (dari datasheet), lebih baik pakai 7806. Saya pakai 7808 karena stock 7806 habis.

Karena tergolong “high density” mosfet dengan disipasi 960W, soal pendingin adalah prioritas. Lebih baik kalau ada lempeng tembaga sebagai perantara dengan pendingin aluminium.

Peace!

4 tanggapan untuk “2x IXTQ480P2 HF Linear Amplifier

  1. Bravo!!!

    Maby MDQ23N50D god for hi frequency >14Mhz???
    Input Capacitance Ciss – 3280 –
    Reverse Transfer Capacitance Crss – 23 – pF
    Output Capacitance Coss – 325 –

    1. Yes, IXTQ can work at 40M. 6800pF Ciss is okay for 40M & 80M band. 24V-48 V is recommended because the Ciss value will drop when the voltage increase. I’m sure IXTQ480P2 can work at 80M band too. But be careful, the gain will high at 80M band. You need an attenuator for the input.
