Sebagai pengganti antena untuk eksperimen RF, Dummy load komersial berharga mahal. Yach ini untuk kantong anak Kost tidak terjangkau 😁. Padahal hitungan matematika untuk buat hanya pakai level SMP untuk rangkaian seri /paralel dari resistor.
Kali ini dipakai bahan bekas semua. Kecuali minyak goreng buat meredam panas. Kalau gak bau ikan asin saat dipakai hehehhe. Oli mesin juga bisa,pokoknya medium yang tidak menghantar listrik. Cari minyak olive atau oli sintetik kalau borju :).
Test akhir pakai RigExpert. SWR rata-rata 1.03. Hasilnya lumayan baik untuk pengganti antena. Rentang pengukuran dari 0-30 MHz. Dari datasheet RFP, dummy load ini bisa dipakai sampai rentang 3 GHz.

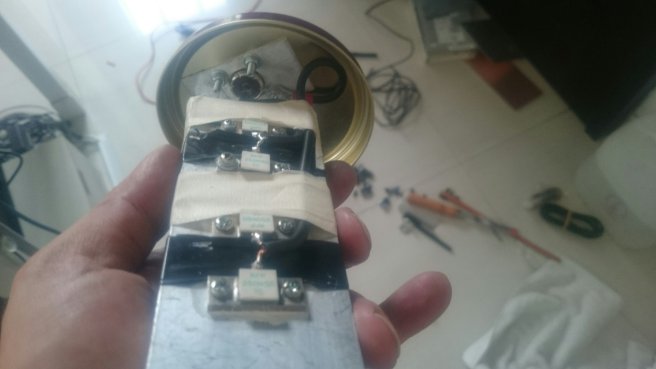

Dengan model rangkaian ini, hati-hati jangan sampai heatsink terkena body kaleng. Anda dapat menyekat dengan bahan isolator sembarang. Ukur hasil akhir rangkaian dengan Ohm meter. Semestinya didapat nilai 50 Ohm.
Langkah akhir mengisi kaleng dengan minyak goreng. Saya mengisi 3/4 dulu, terus rangkaian sama heatsink saya masukkan. Sisanya saya tambahkan.
Peace!
Michael Daranto's Blog
sekilas kok seperti 500W bukan 1kw ya?
Hubungan seri ternyata sama efeknya dengan paralel untuk tanggungan daya. Dua resistor 1/2W paralel jadi 1W kapasitasnya. Begitu juga 2 resistor 1/2W kalau diseri jadi 1W. Dapat dibuktikan dengan rumus sederhana.
Dummyload dari RF hasil pararel atau seri dan satuan apa ada pengaruh nya pada Hf UHF VHF
Dari datasheet, RFP250 bisa dipakai dari DC – 2GHz. Jadi kalaupun ada pengaruh seri/paralel RFP, bisa diabaikan. Maksudnya nilai L & C RFP
Karena bisa digeber sampai 2GHz, maka untuk rentang HF sampai UHF dummy load ini bisa dipakai.
Idenya mantab. Utk hasil solderan resistor flange sebelum direndam di oli apakah perlu dilapisi Isolator atau tdk ya?
Klu tdk dilapisi apakah tdk mempengaruhi nilai capacitance shg impedance berubah tdk 50 ohm lagi.
Mohon pencerahan. Terimakasih.
Bisa, cuma agak susah. Mungkin dicat semprot? Lambat laun minyak akan tembus juga. Dalam hal ini nilai kapasitansi bisa diabaikan jika bermain di area HF atauVHF. Untuk orde GHz mungkin ada pengaruh signifikan, termasuk pengaruh panjang kabel untuk sambungan. Nilai impedansi bisa diukur pakai Ohm meter. Sejatinya dari sisi komponen siap dipacu sampai orde 2-3GHz (
Terimakasih responnya. Ingin konfirmasi saja, jadi klu hanya utk main di band HF, hasil solderan seri-paralel R flange tadi cukup langsung di rendam ke oli saja ya?
Iya betul. Cukup rendam di oli atau minyak goreng saja.
Mas bro ini lucu juga.. 😀
Hehe thanks
Tes beban RF mampu berapa Watt real nya ??? ..
Selama ini hanya ada cara dan skema saja namun untuk diuji power sungguhan belum pernah saya jumpai
Praktek real intens 500W-800W SSB aman2 saja, cuma minyak jadi hangat. Lebih mantap kalau heatsink lebih besar dan pakai tembaga.
Sesuai spek datasheet RFP, maka Iya maks 1Kw untuk rangkaian di atas. Tentu diimbangi pendingin yg baik/sesuai. Jika tidak sesuai, pabrikan bisa dikomplain kiri-kanan. Ada standar manufaktur sesuai ISO xyz.
