YF-125C AM – Roofing Filter

~ michaeldaranto

Eksperimen YF-125C AM sebagai roofing filter pada rangkaian double conversion SSB 40M Band. Xtal filter Yaesu ini punya lebar bandwidth sekitar 6KHz. Karena dipakai sebagai roofing filter (atau IF1 di double conversion), maka signal LSB, USB, maupun AM bisa lewat.

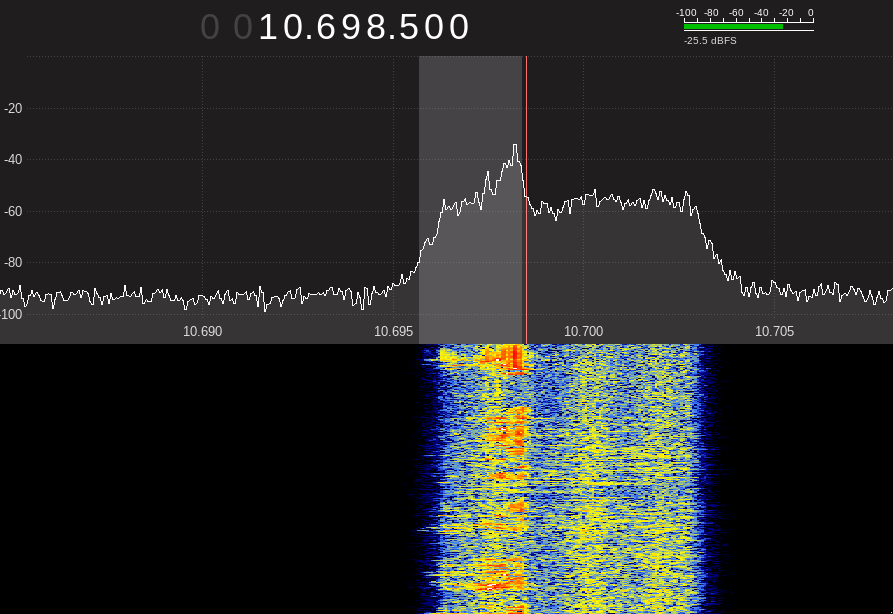

Mode AM
Mode USB. Tembakan jarak dekat :). Rx hanya pakai antena kabel 5cm saja. Sedang IF/BB gain pada HackRF saya kecilkan.

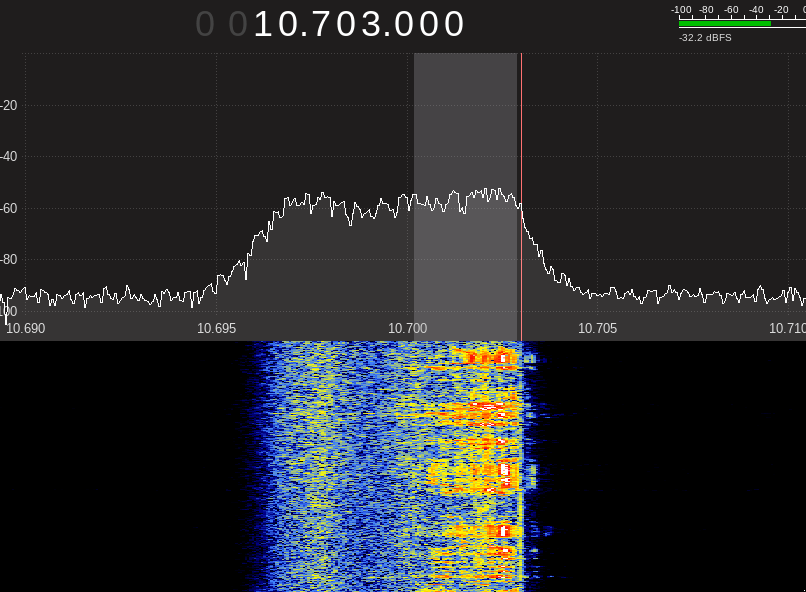

Menggeser center +3KHz mode LSB. Signal komunikasi SSB LSB di frekuensi 7060.
Menggeser center -1,5KHz mode LSB. Center frekuensi bisa “digeser” jika diinginkan bandwidth yang lebih sempit atau lebar.

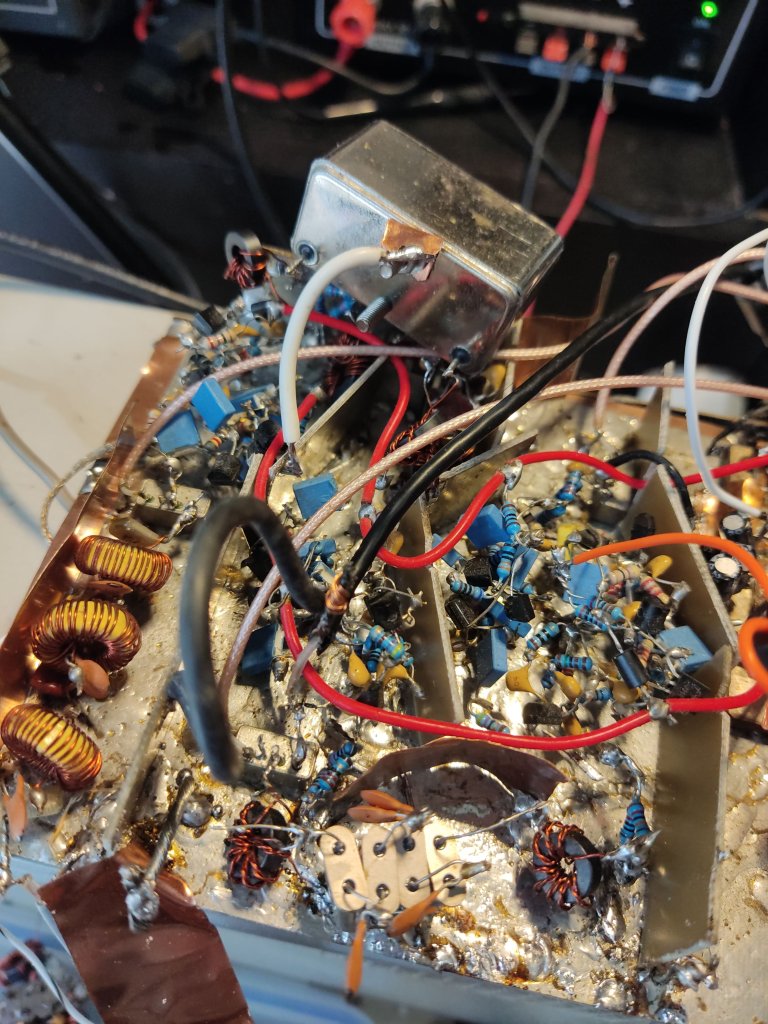

Pada eksperimen, untuk IF2 saya memakai ladder Xtal filter 4x 10MHz dengan bandwidth sekitar 3KHz, dan hasilnya ok banget. Yach hanya selisih 700KHz saja antara IF1 dan IF2. Fokus di 40M band saja.

Impedansi YF-125C AM sekitar 150 Ohm. Digunakan lilitan 4:7 untuk penyesuaian impedansi.

Kesimpulan (sambil sruput kopi). YF-125C AM dengan bandwidth 6KHz bisa digunakan sebagai roofing filter SSB pada awal konversi IF. Hasil dung dung crek! Mantappp!

————–

Catatan: Abaikan ukuran dB pada grafik. Ada banyak faktor dan fokus kali ini hanya melihat aliran signal RF pada YF125C AM. Apakah filter ini bisa dipakai dirangkaian double conversion sebagai roofing filter? Bisa!
