RTL-SDR/HackRF One sebagai (Front end) RF Analyzer

Sebelum mulai, hasil pengukuran dan pengamatan dengan alat macam RTL-SDR/HackRF One adalah pendekatan. Kecuali Anda berada di Laboratorium NASA dengan VNA seharga mobil AVANZA hehe.

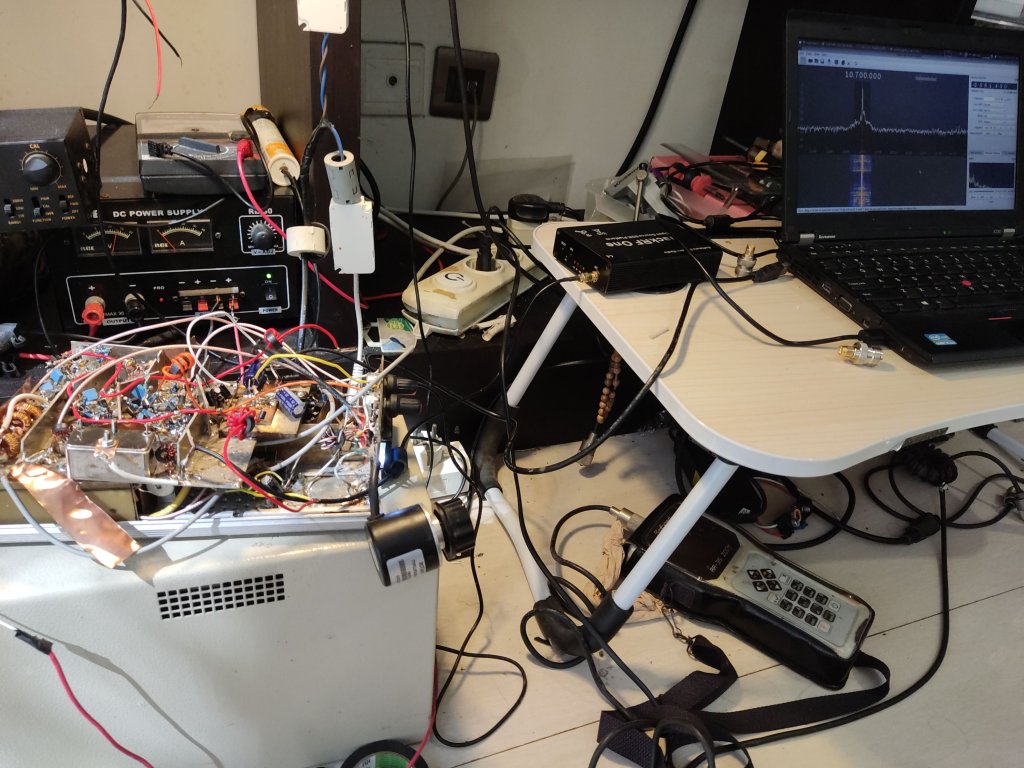

Aliran signal RF pada pesawat radio HF dapat disadap oleh perangkat HackRF One/RTL-SDR blog V3 ditiap tingkatnya. Semisal satu blok Rx BITX homebrew. Output dari BPF, Filter, Mixer, amplifier IF, semua bisa diumpankan langsung ke HackRF/ RTL-SDR.

Sabagai platform eksperimen adalah Rx double conversion dengan IF1 GMCF 21,4MHz dengan Bw 15KHz. Sedang IF2 dicoba aneka xtal filter. Untuk signal RF, frekuensi yang saya tuju adalah 40M band. Thanks buat mereka di chanel 7095KHz hari ini. Sedang antena digunakan half dipole.

IF Xtal filter 11,0592 (8 pole). Desain LSB 3KHz untuk SSB ternyata meleset jadi 4KHz :).

Sebagai sumber huru-hara, bisa signal asli yang ditangkap lewat antena. Bisa juga injeksi signal pakai perangkat macan NanoVNA, antenna analyzer, DDS Si5351, pokoknya signal generator.

Xtal filter 4 pole 10MHz. Desain awal 3KHz, nyatanya cuma 1,5KHz. Digunakan injeksi antena analyzer RigExpert kali ini.

Untuk aplikasi SDR bisa digunakan Gqrx, #SDR, GNU Radio, dan lain sebagainya. Intinya, grafik waterfall FFT frekuensi tertentu bisa ditampilkan. Dari sana bisa digunakan fasilitas track & destroy eh hold. Silahkan ukur bandwidth, kekuatan signal, & bentuk respon filter jelek Anda :).

Roof filter 21,4MHz dengan BW 15KHz
Signal SSB saat melewati filter 21,4 GMCF 8 pole dengan BW 15KHz. Tx yang bagus saat diterima akan punya bandwidth yang konsisten untuk SSB 2,4KHz-3KHz. Kalau bocor, sedikit sajalah hehe.
Signal RF selalu punya signature. Yang gampang ditebak adalah jika maksud hati ingin Tx SSB, tapi yang nongol DSB :).

Hal ini berguna untuk melihat apakah rancangan/komponen tiap bagian sudah berjalan baik. Misal filter sudah sesuai spesifikasi. Apakah respon frekuensi IF xtal Filter yang dirancang 7 hari 7 malam dengan seleksi 70 xtal sudah ok lebar bandwidthnya? Geser berapa KHz dari nilai yang tercantum di body xtal?

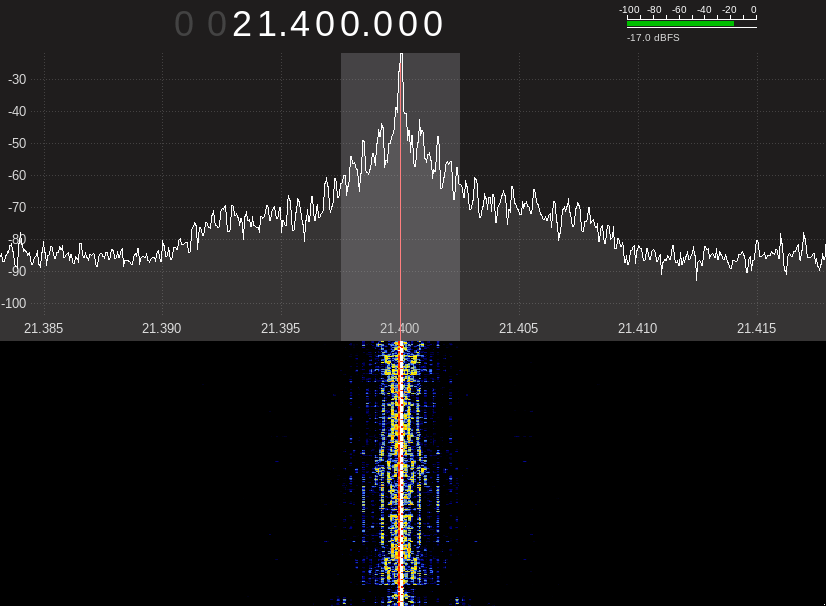

Signal AM saat melewati filter GMCF 21,4MHz dengan BW 15KHz. Anda dapat mengatur parameter SDR agar waterfall enak diamati dan diukur. Yach “pendekatan” saja nilainya.
Signal AM seakan punya kembaran bagian kiri dan kanan.

Tentu frekuensi HackRF One/ RTL-SDR perlu diset agat sesuai dengan frekuensi output blok yang ingin disadap. Sebagai contoh dari Roofing xtal filter 21,4MHz dengan bandwidth 15KHz. Maka set HackRF/RTL-SDR ke frekuensi tersebut. Dari tampilan waterfall terlihat jelas apakah spek sesuai.

Signal AM saat melewati filter YF-125C AM. Yang ini saat menangkap siaran AM 1152KHz stasiun radio di Surabaya.

Perhitungan teori adalah satu hal, sedang hasil praktek adalah hal lain. Jika beda 171° . Yach, tinggal ngopi dulu aja hehehe.

8 Pole IF xtal filter 11,0592MHz.
Membuat IF xtal filter adalah tantangan besar. Harga murah vs kerja keras. Atau beli produk komersial dengan harga mahal hahaha. Gambar 4 pole vs 8 pole xtal.
YF-125C AM komponen paling besar. Untuk menangkap siaran AM, BPF 40M band saya bypass. Jika tidak, signal RF kisaran frekuensi 1MHz teredam parah.
Berantakan yang indah lol.
Yang ini pinjam fotonya Om Johar 🙂

Semoga berguna!
