Referensi utama : https://k7mem.com/Ant_Short_Dipole.html

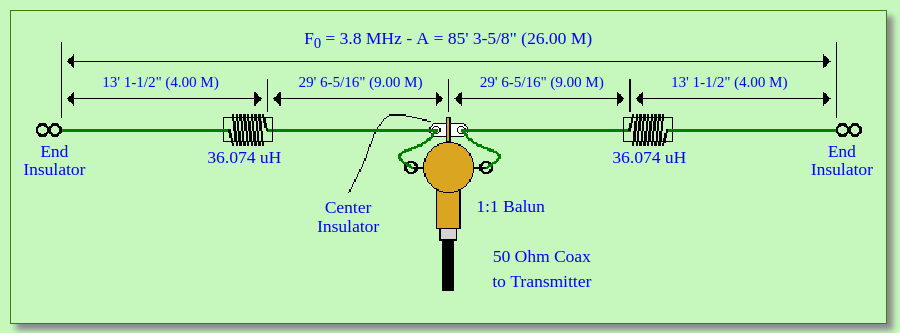

Total panjang antena 26 M (tiap sisi 13 M). Dengan referensi target 3,8MHz, panjang minimal untuk efisiensi tertinggi adalah 25,9M. Dibawah angka ini, efisiensi antena akan drop, jadi dipilih panjang 26 meter untuk mudahnya :). Sesuaikan dengan lokasi tempat antena dipasang. Banyak akal-akalan agar bentangan antena bisa tercapai.

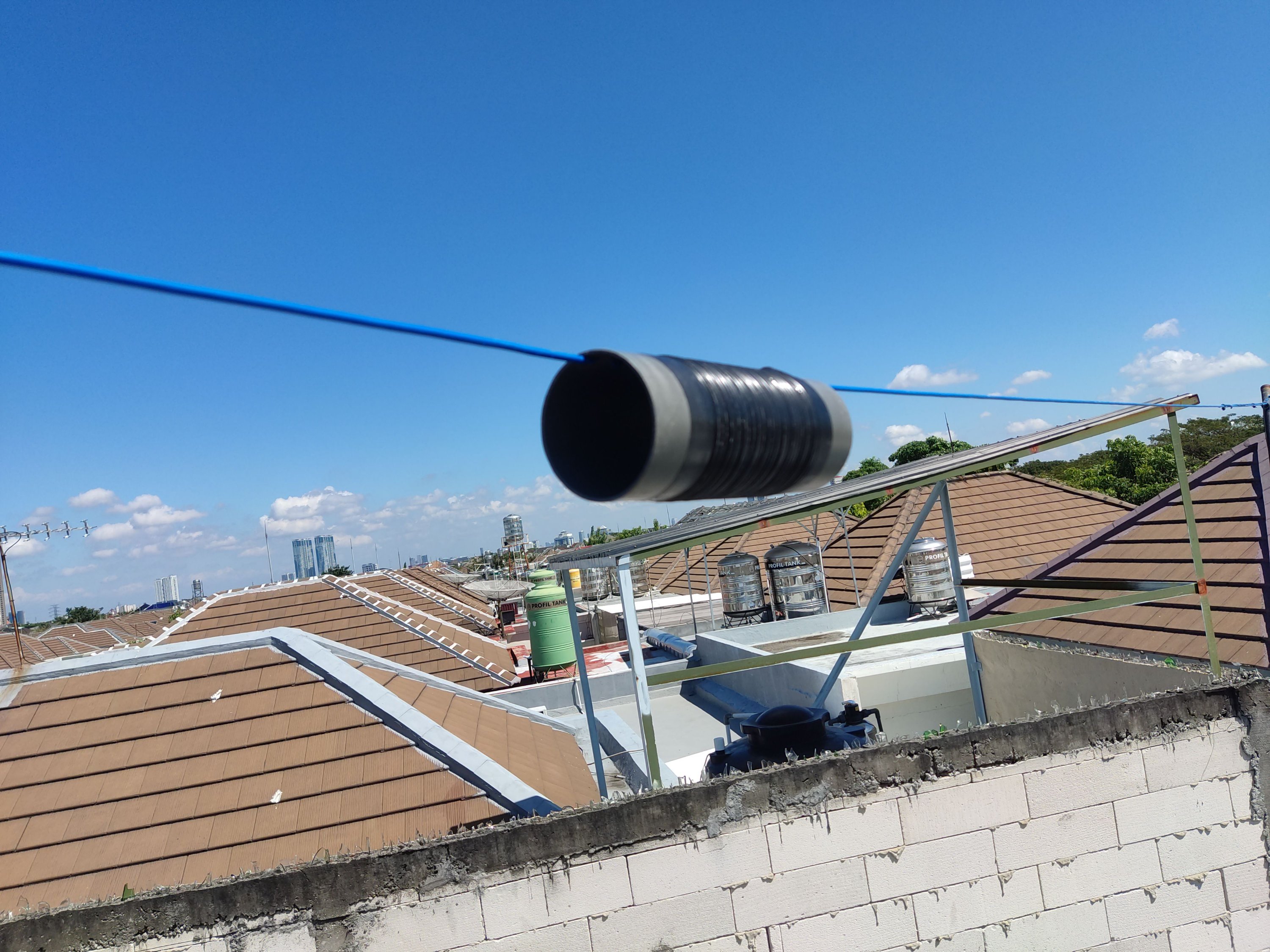

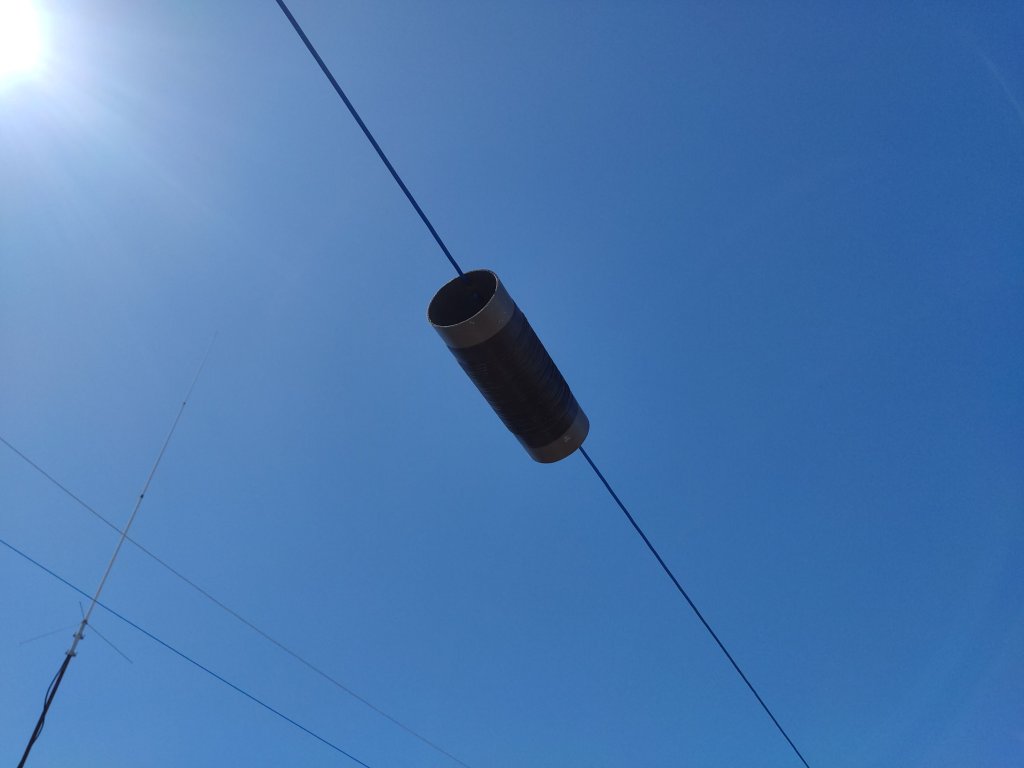

Kabel yang digunakan ukuran 2,5mm2. Konversi ke diameter adalah 1,8mm. Loading coil digulung di pipa PVC 3” (diameter 7,5Cm). Induktasi bernilai 36uH. Panjang coil 11Cm. Total 30 lilitan dengan kawat enamel 1,2mm.
Lebihkan panjang kabel bagian akhir untuk kalibrasi target frekuensi. Memendekkan kabel lebih mudah dibanding jika panjang kabel kurang lol.
Membuat antena dipole bukan kerjaan sekali jadi. Mungkin Anda perlu naik turun atap genteng 5x untuk memanjangkan/memendekkan agar target frekuensi tercapai hehe. Hati-hati! Perhatikan tangga dan lingkungan kerja Anda.
Kabel dapat dilipat jika ingin memendekkan. Siapa tahu kedepannya Anda perlu menurunkan frekuensi dengan menambah panjang antena. Patokan : F Naik – L pendek. F Turun – L panjang. Jika ingin menaikkan frekuensi, pendekkan kabel antena. Begitu sebaliknya. Lakukan hal ini secara bertahap.
Semoga berguna!
Urutan desain :
Banyak faktor dalam desain antena ini. Ada belasan kali simulasi untuk mencari angka yang tepat agar sesuai dengan stok PVC saya misalnya hehe. Sesuaikan dengan kondisi Anda.
Perancangan loading coil ada 3 tahapan. Initial design untuk penentuan nilai awal dan kondisi ideal yang diberikan. Termasuk L/D yang direkomendasikan 1,5:1.

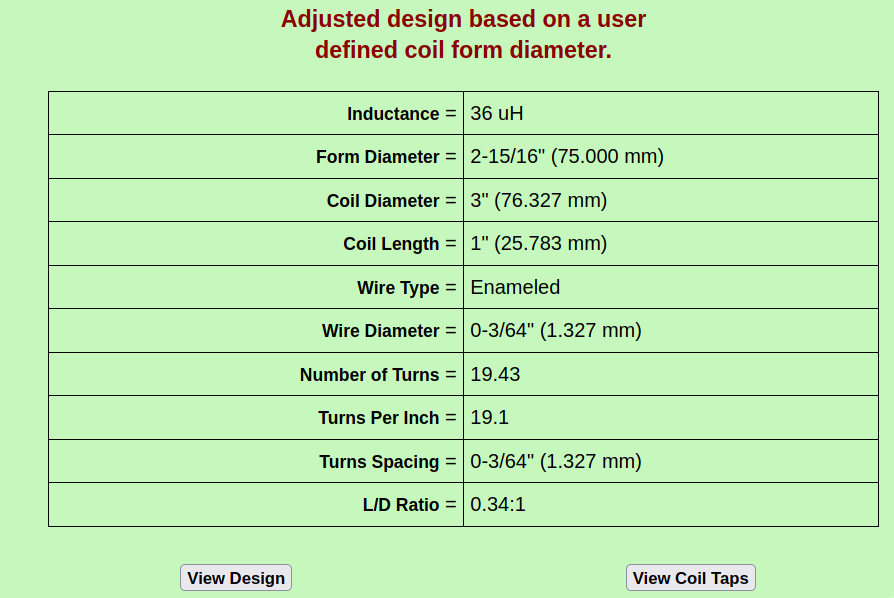

Tahap kedua adalah pengaturan diameter loading coil. Paling mudah, gunakan ukuran pipa PVC yang dipunyai. Pipa PVC tahan panas dan hujan. Pada bagian ini diberikan nilai 19,43 gulungan. Hanya saja nilai L/D ratio offside dari nilai 1:1 sampai 2:1. Pada tahapan ini nilai L/D 0,34:1. Maka diperlukan modifikasi coil length dan jumlah lilitan.

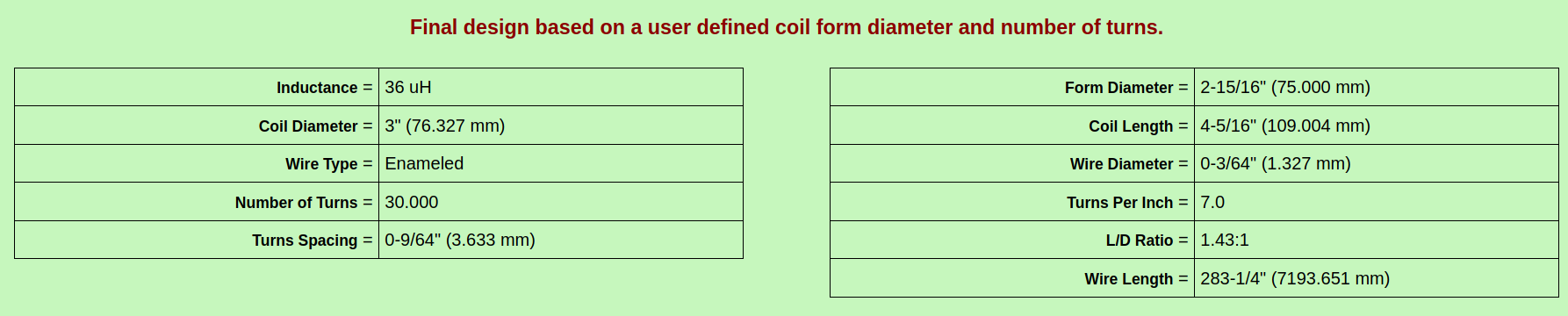

Pada tahap ketiga atu final, setelah dicoba nilai 30L, maka nilai L/D ratio sudah pas. 1,43:1. Oleh sebab itu, pembuatan loading coil 36uH digunakan pipa PVC 75mm (3 Inch), kawat enamel 1,2mm, dengan total 30 lilitan. Jumlah 30 lilitan mesti sepanjang 11Cm (coil length).
