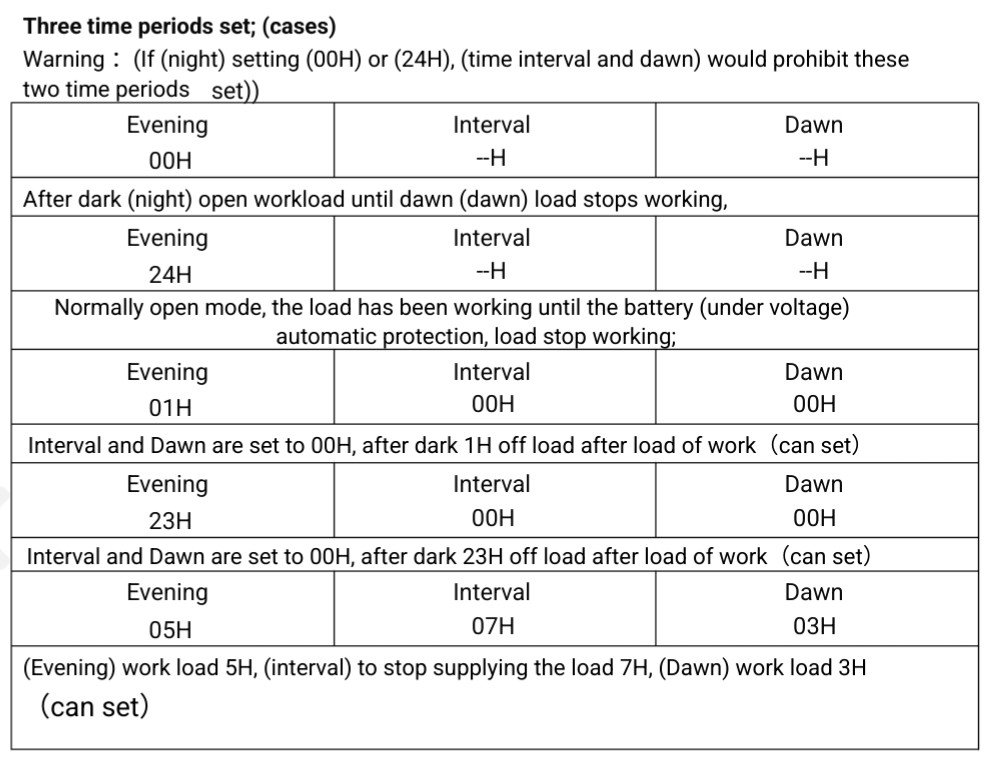

Tepatnya Sun Yoba MPPT T20 jadul :). Membaca manual resmi dari pabrikan bikin pusing kepala hehe. Saya membuat coretan sederhana saja.

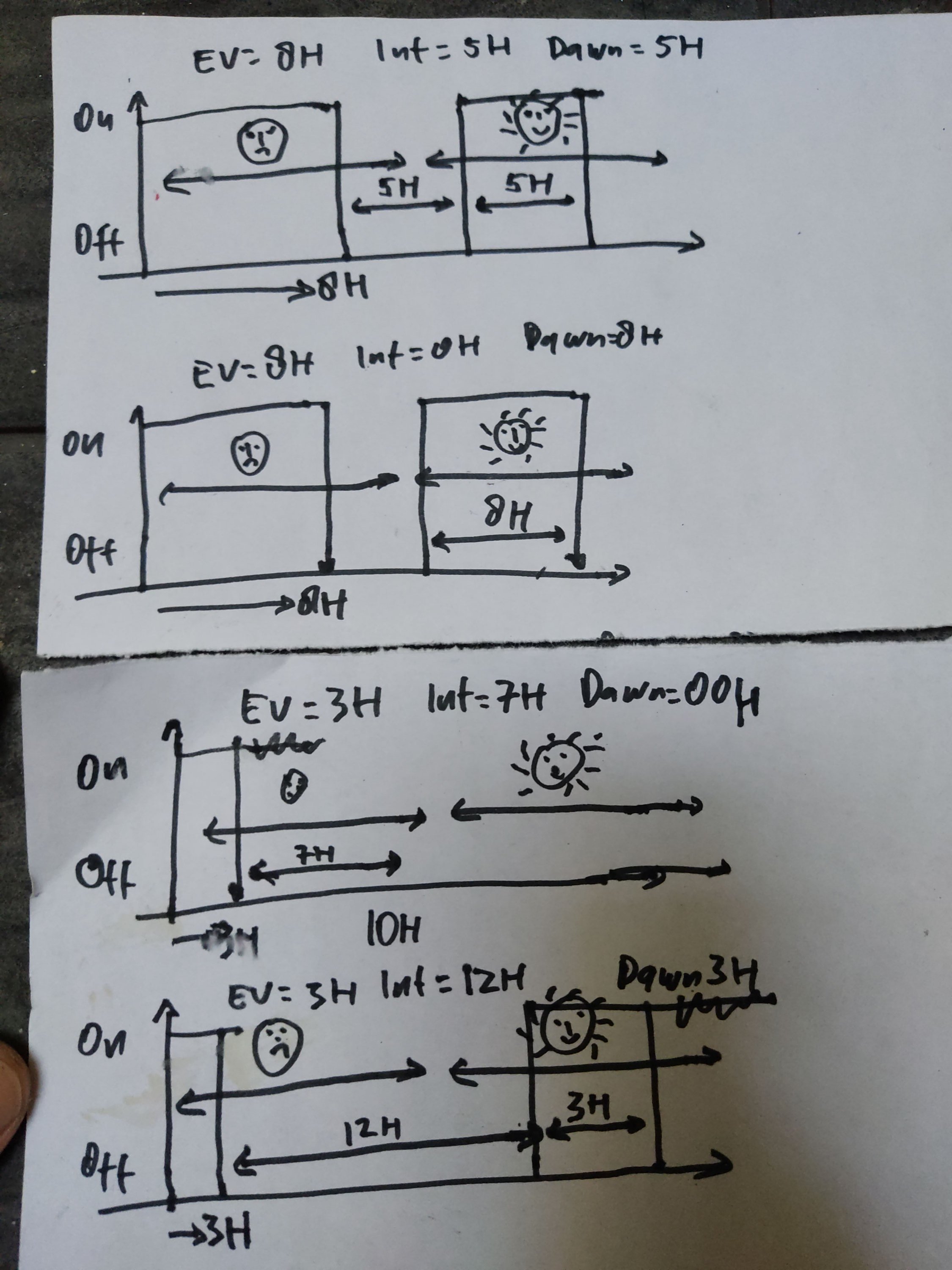

Gambar katanya punya arti sejuta :).

Terjemahannya seperti gambar di bawah :

Semoga berguna!

—————-

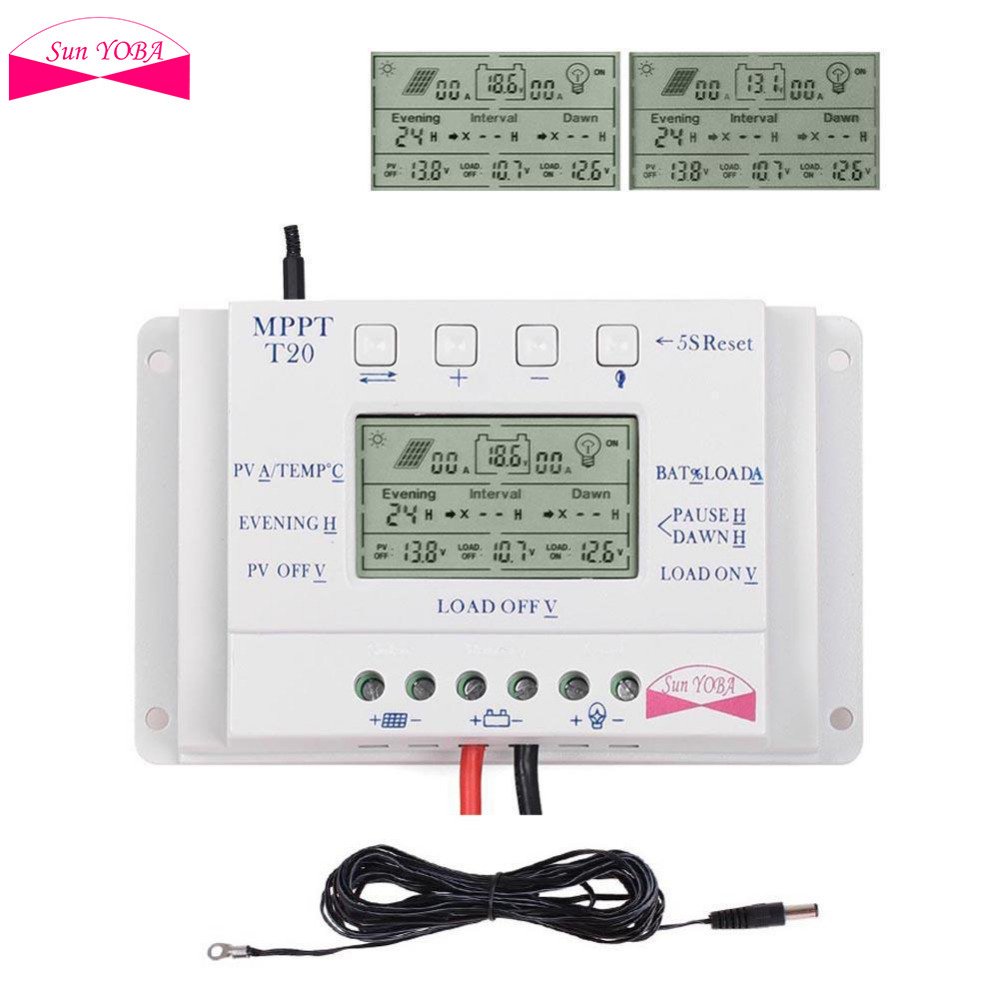

Ada 3 baris LCD. Baris pertama info yang tidak bisa diutak-atik kecuali untuk on/off supply ke beban. Info suhu, cahaya yang masuk, arus charge, tegangan aki, arus discharge, dan kondisi beban on atau off.

Arus charge memberikan informasi berapa amper arus yang disupply dari solar panel. Saat sinar terik, solar panel saya hanya 2A. Saat pagi/sore angka 00 yang muncul alias charge dibawah 1A.

Arus discharge memberikan informasi arus yang ditarik beban. Jika dibawah 1A, angka 00 yang muncul. Karena saya memberikan beban (load) LED 3W, maka arus yang ditarik sekitar 1/4 A.

Gambar lampu on/off menunjukkan informasi supply untuk beban (load) ada atau tidak. Jika on maka hidup, jika off maka mati alias tidak ada tegangan. (Eh saat off aslinya ada tegangan, cuma kecil sekali hingga bisa diabaikan).

Baris kedua. Evening=malam hari (tidak ada cahaya matahari). Dawn=Fajar (ada cahaya matahari). Interval= jarak antara aku dan mantan pacarmu. Ehh maaf 🙂

Evening. Nilai 00H (nilai Interval dan Dawn akan diabaikan) jika ada sinar matahari, supply listrik ke beban akan off alias mati. Saat gelap, supply ke beban akan on alias hidup. Gampangnya, malam hari saat gelap lampu hidup. Pagi hari sampai sore, selama ada sinar matahari, lampu mati.

Evening. Nilai 24H (nilai Interval dan Dawn akan diabaikan). Gas polll! Nyala terus sampai Aki abis lol. Jika ingin nyala terus supply listrik ke beban, set nilai 24H. Tidak peduli pagi, malam, atau mendung, lampu warung akan nyala terus.

Evening. Nilai antara 1-23H. Saat malam hari atau tidak ada cahaya matahari, lampu atau supply ke beban ingin on atau hidup berapa lama? Jika diisi 3H, maka saat sinar matahari menghilang supply akan ada alias on selama 3 jam. Jika warung kopi buka mulai jam 18.00 dan tutup jam 23.00, maka nilai Evening diisi 5H.

Iya, karena jam 6 sore sinar matahari sudah tidak ada (Evening), dan ingin lampu warung menyala sampai jam 11 malam. Total waktu 5H. Maka nilai Evening bernilai 5H dan nilai Interval 0H dan Dawn 0H.

Interval. 1-23H. Nilai waktu saat supply ke beban mati alias off setelah nilai Evening.
